A1.1.1.2 Base des capteurs en automobile
Les Bases avec les composants enfichables sur plaque STE
À l'aide d'exemples proches de la pratique, l'é quipement de base " Capteurs et actionneurs en automobile " permet d'é tudier les circuits de capteurs et de ré aliser des expé riences sur :
- le circuit simple à courant continu
d\fi-360\li360 - la loi d'Ohm
- la ré sistance non liné aire
- le condensateur dans le circuit à courant continu
- l'utilisation d'inductances dans le circuit à courant continu
- la diode semiconductrice et
d - la LED semiconductrice
En complé ment, des capteurs employé s dans l'automobile sont é tudié s avec l'é quipement " Capteurs et actionneurs 1 " .
Cet é quipement permet la ré alisation d'expé riences sur les thè mes :
- transistor bipolaire
d\fi-360\li360 - capteur de Hall ABS
- gé né rateur de Hall
- gé né rateur d'impulsions de type inductif et
- protection des lignes par des fusibles.
d
L'é quipement " Capteurs et actionneurs 2 " fournit quant à lui des capteurs additionnels.
Parmi eux :
- le capteur de pression
d\fi-360\li360 - le capteur de position
- le potentiomè tre de papillon ainsi que
- le capteur solaire pour la climatisation automatique.
- Une sonde à sauts de tension peut ê tre raccordé e par le biais de l'unité de connexion de la sonde Lambda et
dé tudié e à l'aide de la flamme d'un bec Bunsen.
De plus, z.T. capteur numé rique offre l'ensemble \'84 capteurs en automobile 3\ldblquote .
Ceux-ci regroupent
- le capteur numé rique de pression de tubulure d'admission
d\fi-360\li360 - le capteur du point mort de la boî te à vitesse
- le commutateur à é tage à tension codé e et
- un capteur de vitesse de roue digital AMR.
d
É quipement comprenant :
1 727 5185É quipement de base Capteurs et actionneurs en automobile, STE

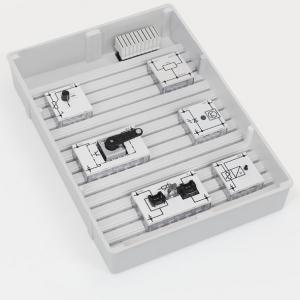

1 727 5182 Kit Capteurs en automobile 1, STE, jeu
1 727 5183 Kit Capteurs en automobile 2, STE, jeu
1 727 5184 Capteur d'automobile 3 , STE , Jeu

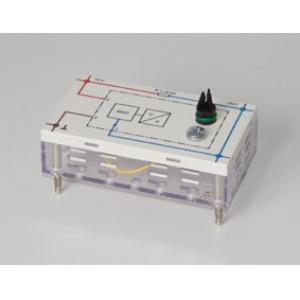

1 758 209 Capteur de pression d'admission, numé rique, STE 4/50/100
3 726 501 ** Plaque à ré seau prise de sé curité , 297 mm x 200 mm
6 501 48 Cavalier STE 2/19, jeu de 10LD

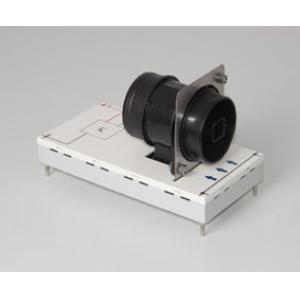

1 758 211 Dé bitmè tre d\u146? air, numé rique, STE 4/10/200
1 758 208 Convertisseur DC/DC, STE 4/50/100

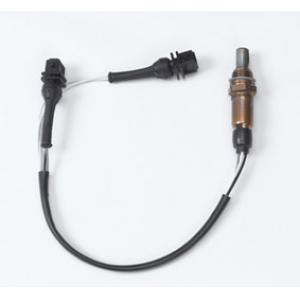

1 739 271 Sonde Lambda, chauffé e
1 666 711 ** Bec autonome à butagaz
1 666 712ET3 ** Cartouche de gaz butane, 190 g, lot de 3 [DANGER H220]
1 300 02 ** Pied en V, petit
1 300 41 ** Tige 25 cm, 12 mm Ø
1 301 01 ** Noix Leybold
1 666 555 ** Pince de serrage universelle 0...80 mm
Instruments de mesure
1 524 064 ** Capteur de pression S, ± 2 000 hPa
1 524 013S ** Capteur-CASSY 2 Dé marreur
1 739 589 ** Logiciel : Testeur de diagnostic automobile, allemand et anglais

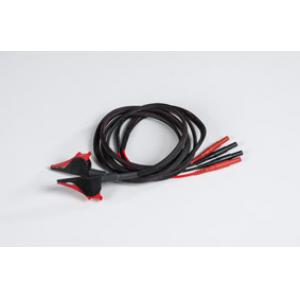

1 739 835 ** Cordon de mesure Kelvin, jeu de 2
1 524 031 ** Adaptateur source de courant
Accessoires
1 375 58 ** Pompe à vide manuelle
1 307 70 Tuyau 8 mm Ø , 1 m, plastique
1 604 504 Tuyau en PVC, 12 mm Ø , 1 m

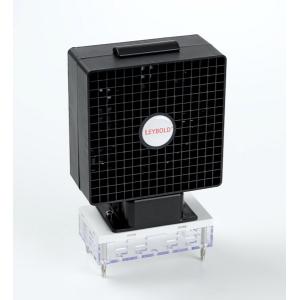

1 580 0133É olienne 4/50/100
1 531 183 ** Multimè tre numé rique 3340
1 726 88 Alimentation stabilisé e CA/CC
1 521 536 Alimentation CC 2 x 0...16 V/2 x 0...5 A
4 500 421 Câ ble de connexion 19 A, 50 cm, rouge
4 500 422 Câ ble de connexion 19 A, 50 cm, bleu
1 778 810 LIT-digital: Bases de l'é lectricité (on)ique automobile
1 775 001EN LIT-print: Bases des capteurs en automobile, anglais

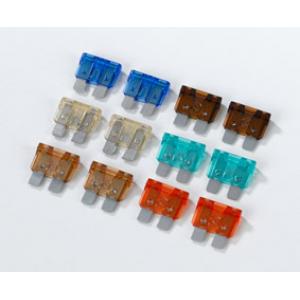

1 689 0813 ** Jeu de 12 fusibles ATO automobile

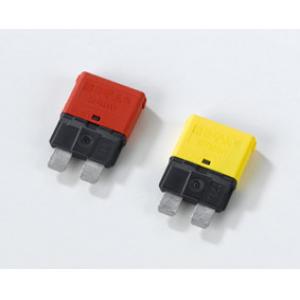

1 689 0814 ** Jeu de 2 disjoncteurs automobile pour fusibles plats

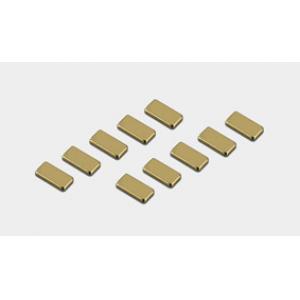

1 689 0815 ** Aimants (lot de 10)
1 727 585 * Valise universelle STE
Les articles marqué s d'un ** sont obligatoires.
Les articles marqué s d'un * ne sont pas indispensables, mais nous les recommandons pour ré aliser l'expé rience.
