Ref: 9-2414101-000-01-0
Simulateur d'erreurs pour dispositifs de protection électrique
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le simulateur d'erreurs se distingue par les caractéristiques suivantes :
Les erreurs survenant dans la pratique peuvent être simulées sur tous régimes du neutre.
Tous les régimes du neutre fonctionnent avec un secteur à courant triphasé 230/400 V, afin de pouvoir contrôler et détecter les disfonctionnements et les erreurs à l'aide d'appareils de mesure usuels, d'après DIN VDE 0413.
Le transformateur de séparation intégré et les douilles de sécurité 4 mm garantissent une haute sécurité à l'utilisateur.

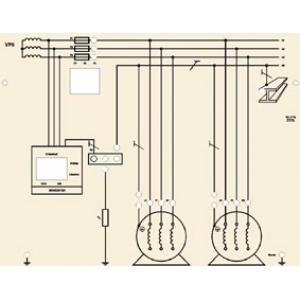

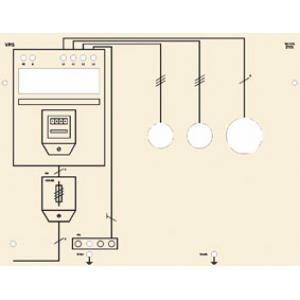

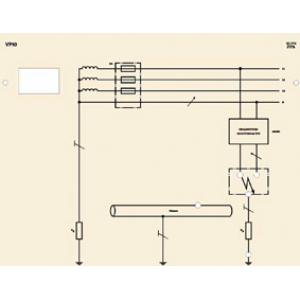

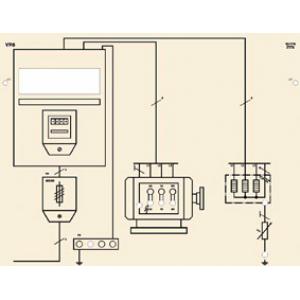

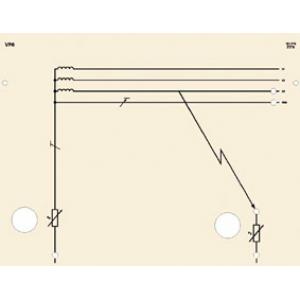

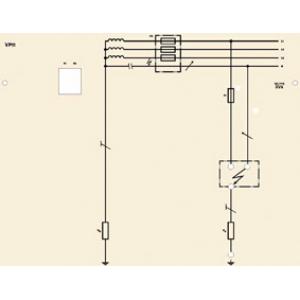

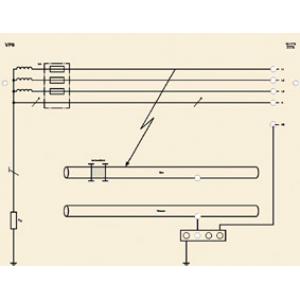

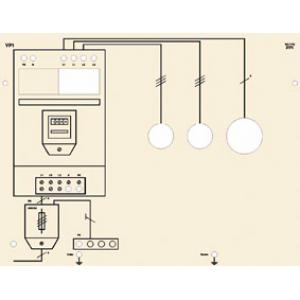

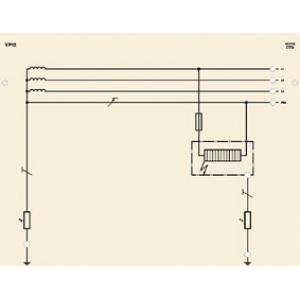

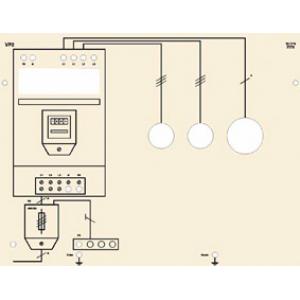

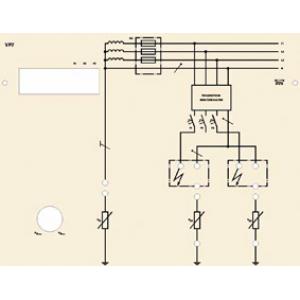

Des masques permettent une représentation visuelle du système électrique étudié. Les composants inutiles sont cachés.
Tous les symboles électriques et les représentations sont conformes aux normes les plus récentes (DIN) .
La forme compacte permet un transport rapide et une utilisation à différents endroits, sans longue préparation.
Un manuel d'expérimentation complet comportant introduction, remarques préliminaires, objectifs pédagogiques, feuilles d'exercices, de travail et de corrigés raccourcit les temps de préparation et facilite le contrôle des résultats.
La réalisation et le contrôle autonome des analyses ainsi que la suppression des défauts ou disfonctionnements sont clairement expliqués.
Par conséquent, le simulateur d'erreurs est également adapté pour les examens de spécialisation
Thèmes du manuel d'expérimentation:
Montage d'installations de courant fort avec tensions nominales jusqu'à 1000 V.
Contrôles de base sur le système TN avec dispositif de protection pour courant de surcharge
Montage d'installations de courant fort avec tensions nominales jusqu'à 1000 V.
Contrôles de base sur le système TN avec RCD (dispositif de protection à courant différentiel-résiduel)
Montage d'installations de courant fort avec tensions nominales jusqu'à 1000 V.
Contrôles de base sur le système TT avec RCD (dispositif de protection à courant différentiel-résiduel)
Montage d'installations de courant fort avec tensions nominales jusqu'à 1000 V.
Contrôles de base sur le système TT avec dispositif de protection pour courant de surcharge
Système IT avec détecteur de contact avec la terre et liaison équipotentielle supplémentaire
Limitation de tension par mise à la terre d'un conducteur externe
Compensation du courant différentiel-résiduel
Tension de contact dangereuse par mise à la terre non conforme, avec 2 prises de terre sur le système TT
Mise à la terre d'un conducteur externe sur le système TT
Tension de contact en cas de RCD défectueux (dispositif de protection à courant différentiel-résiduel) et court-circuit à la masse du récepteur sur le système TT
Conséquences d'un court-circuit complet à la masse du conducteur neutre sur le système TT défectueux avec et sans dispositif de protection pour courant de surcharge dans le conducteur neutre
Influence réciproque de plusieurs dispositifs de protection
Appareil compact pour représentation de différents systèmes électriques et pour simulation d'erreurs types sur les systèmes.
Les appareils de contrôle usuels (conformes à VDE 0413) permettent d'effectuer les
contrôles nécessaires au respect de la norme VDE 0100-610 et de détecter les erreurs.
L'appareil comporte les éléments de manipulation, de protection et de raccordement suivants :
1 RCD (dispositif de protection à courant différentiel-résiduel, I?N = 30 mA
4 dispositifs de protection de lignes, 1 A, type B
3 limiteurs de courant, 3 A, pour câbles de raccordement L1, L2, L3
3 témoins de contrôle pour lignes de raccordement L1, L2, L3
1 interrupteur à deux positions pour le circuit de charge
1 poussoir pour libération du circuit de charge
1 témoin de contrôle pour le circuit de charge (230/400 V)
1 détecteur ISO avec affichage par LED
1 commutateur pour le détecteur ISO, < 100 kO / < 22 kO
2 poussoirs pour le détecteur ISO (contrôler, effacer)
3 commutateurs de sélection pour résistances de terre
1 poussoir coupure de sécurité
1 prise Cekon
2 prises de contact de sécurité
1 point de référence pour potentiel terre
6 interrupteurs pour la sélection de 56 erreurs de couplage
Alimentation en tension : 3 x 230/400 V CA, 6 A max.
Dimensions en mm : 500 x 275 x 605 (L x l x h)
Masse : 37,7 kg
d\fs16\lang1036 Le simulateur d'erreurs se distingue par les caractéristiques suivantes :
Les erreurs survenant dans la pratique peuvent être simulées sur tous régimes du neutre.
Tous les régimes du neutre fonctionnent avec un secteur à courant triphasé 230/400 V, afin de pouvoir contrôler et détecter les disfonctionnements et les erreurs à l'aide d'appareils de mesure usuels, d'après DIN VDE 0413.
Le transformateur de séparation intégré et les douilles de sécurité 4 mm garantissent une haute sécurité à l'utilisateur.
Des masques permettent une représentation visuelle du système électrique étudié. Les composants inutiles sont cachés.
Tous les symboles électriques et les représentations sont conformes aux normes les plus récentes (DIN) .
La forme compacte permet un transport rapide et une utilisation à différents endroits, sans longue préparation.
Un manuel d'expérimentation complet comportant introduction, remarques préliminaires, objectifs pédagogiques, feuilles d'exercices, de travail et de corrigés raccourcit les temps de préparation et facilite le contrôle des résultats.
La réalisation et le contrôle autonome des analyses ainsi que la suppression des défauts ou disfonctionnements sont clairement expliqués.
Par conséquent, le simulateur d'erreurs est également adapté pour les examens de spécialisation
Thèmes du manuel d'expérimentation:
Montage d'installations de courant fort avec tensions nominales jusqu'à 1000 V.
Contrôles de base sur le système TN avec dispositif de protection pour courant de surcharge
Montage d'installations de courant fort avec tensions nominales jusqu'à 1000 V.
Contrôles de base sur le système TN avec RCD (dispositif de protection à courant différentiel-résiduel)
Montage d'installations de courant fort avec tensions nominales jusqu'à 1000 V.
Contrôles de base sur le système TT avec RCD (dispositif de protection à courant différentiel-résiduel)
Montage d'installations de courant fort avec tensions nominales jusqu'à 1000 V.
Contrôles de base sur le système TT avec dispositif de protection pour courant de surcharge
Système IT avec détecteur de contact avec la terre et liaison équipotentielle supplémentaire
Limitation de tension par mise à la terre d'un conducteur externe
Compensation du courant différentiel-résiduel
Tension de contact dangereuse par mise à la terre non conforme, avec 2 prises de terre sur le système TT
Mise à la terre d'un conducteur externe sur le système TT
Tension de contact en cas de RCD défectueux (dispositif de protection à courant différentiel-résiduel) et court-circuit à la masse du récepteur sur le système TT
Conséquences d'un court-circuit complet à la masse du conducteur neutre sur le système TT défectueux avec et sans dispositif de protection pour courant de surcharge dans le conducteur neutre
Influence réciproque de plusieurs dispositifs de protection
Appareil compact pour représentation de différents systèmes électriques et pour simulation d'erreurs types sur les systèmes.
Les appareils de contrôle usuels (conformes à VDE 0413) permettent d'effectuer les
contrôles nécessaires au respect de la norme VDE 0100-610 et de détecter les erreurs.
L'appareil comporte les éléments de manipulation, de protection et de raccordement suivants :
1 RCD (dispositif de protection à courant différentiel-résiduel, I?N = 30 mA
4 dispositifs de protection de lignes, 1 A, type B
3 limiteurs de courant, 3 A, pour câbles de raccordement L1, L2, L3
3 témoins de contrôle pour lignes de raccordement L1, L2, L3
1 interrupteur à deux positions pour le circuit de charge
1 poussoir pour libération du circuit de charge
1 témoin de contrôle pour le circuit de charge (230/400 V)
1 détecteur ISO avec affichage par LED
1 commutateur pour le détecteur ISO, < 100 kO / < 22 kO
2 poussoirs pour le détecteur ISO (contrôler, effacer)
3 commutateurs de sélection pour résistances de terre
1 poussoir coupure de sécurité
1 prise Cekon
2 prises de contact de sécurité
1 point de référence pour potentiel terre
6 interrupteurs pour la sélection de 56 erreurs de couplage
Alimentation en tension : 3 x 230/400 V CA, 6 A max.
Dimensions en mm : 500 x 275 x 605 (L x l x h)
Masse : 37,7 kg
Poids: 37.7 Kg Delai de livraison estimé : 12 semaines
