Le simulateur de défauts permet, en combinaison avec les moteurs asynchrones triphasés à cage d'écureuil, de simuler des défauts typiques tels que le défaut à la terre, l'interruption de l'enroulement, le défaut de spire, le défaut d'enroulement et la réponse du thermocontact.

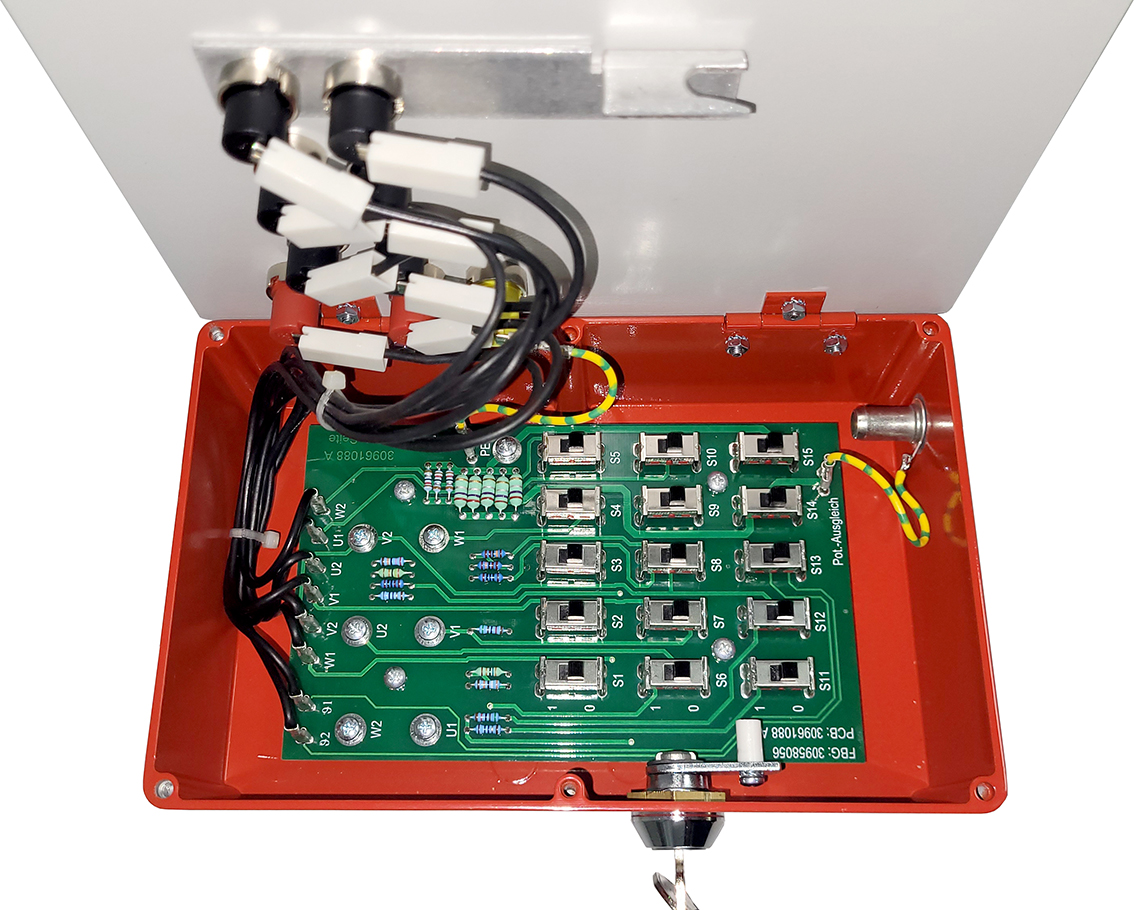

Les erreurs sont générées par 14 commutateurs.
Les interrupteurs sont placés derrière un couvercle verrouillable.

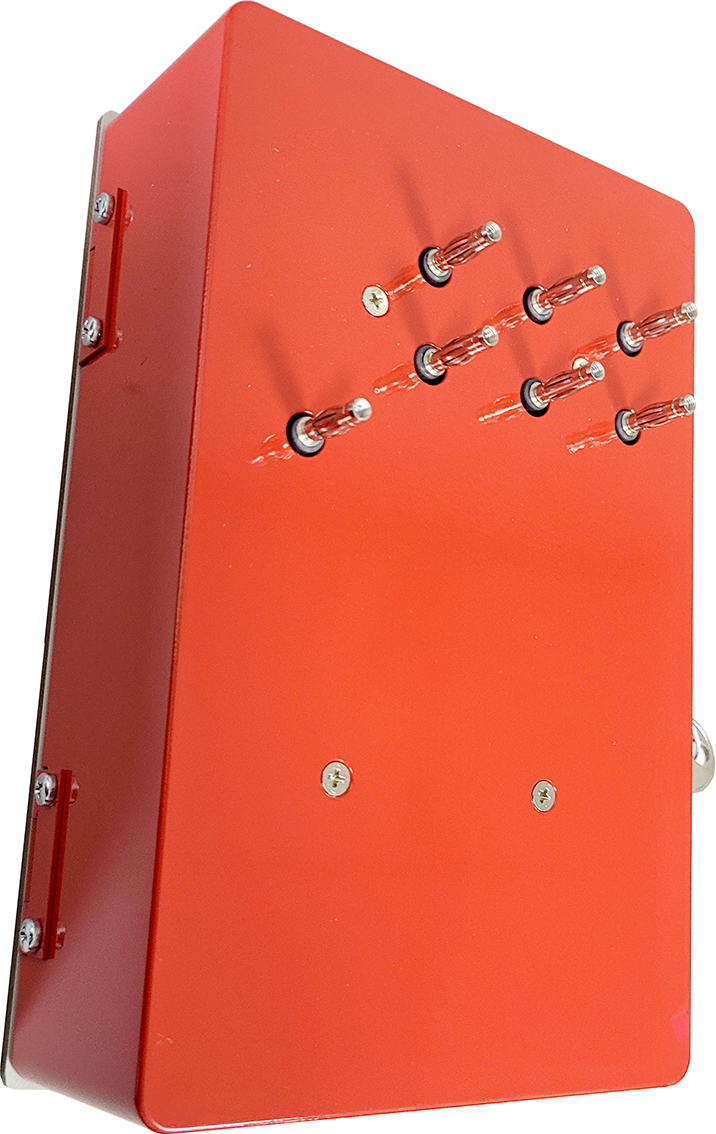

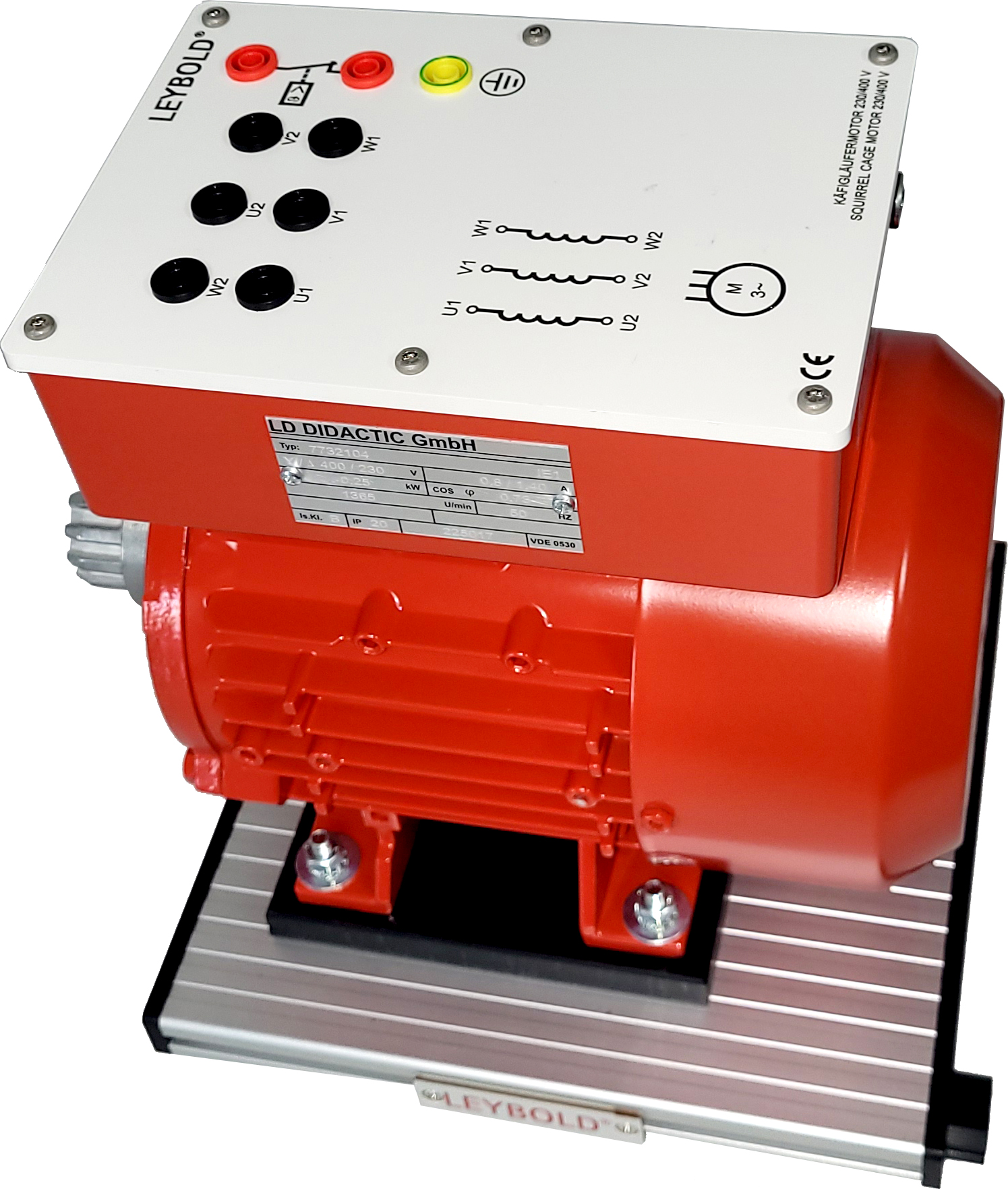

Le simulateur d'erreurs est un adaptateur qui se fixe sur la plaque à bornes du moteur à cage d'écureuil.
A utiliser sur un moteur non relié à lalimentation, cest un test statique des continuités et résistances.


Commutateur Type d'erreur Points de mesure Résistance ^1
S1 Défaut à la terre U U1-PE, U2-PE 750 kÙ kOhm
S2 Défaut à la terre V V1-PE, V2-PE 51 kÙ kOhm
S3 Défaut à la terre W W1-PE, W2-PE 10 Ù Ohm
S4 Interruption W1-W2 / infinie
S5 Bobine en court-circuit W1-W2 1 000 Ù Ohm R_W
S6 Court circuit entre phase U1-W2U2-W1 510 kÙ kOhm
S7 Circuit ouvert V1-V2 / infinie
S8 Bobine en court-circuit V1-V2 100 Ù Ohm R_V
S9 court-circuit entre phase V1-W2V2-W1 220 kÙ kOhm
S10 Circuit ouvert U1-U2 / infinie
S11 Bobine en court-circuit U1-U2 10 Ù Ohm R_U
S12 Court-circuit entre phases U1-V2U2-V1 51 kÙ kOhm
S13 Interruption de la surveillance de la température Connecteurs Surveillance de la température / infinie
S14 Résistance de terre de protection PE-Boîtier 0,4 Ù Ohm
S15 Résistance de terre de protection PE-Boîtier 0,1 Ù Ohm
PE = TERRE

Poids: 1 Kg
Delai de livraison estimé : 16 semaines
