Ref: 7731096

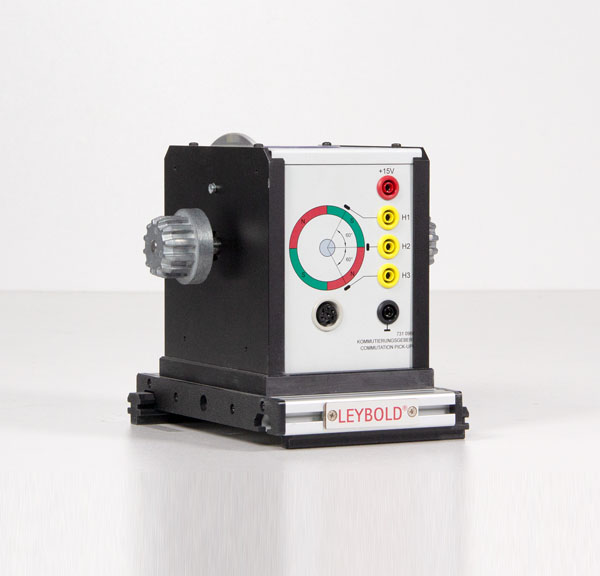

Capteur de position rotor pour d'un moteur à CC sans balais et à machine synchrone auto-pilotée 0.3
avec 3x interrupteurs à effet Hall et un aimant tétrapolaire monté sur l'arbre
Pour détecter la position du rotor d'un moteur à courant continu sans balais et à aimants permanents (machine synchrone auto-pilotée).
L'indicateur comporte 3 interrupteurs à effet Hall et un aimant tétrapolaire monté sur l'arbre.
Les signaux générés par la rotation de l'arbre servent à la commutation par créneaux d'une machine synchrone tétrapolaire auto-pilotée.
Si le codeur de commutation 7731096 est sélectionné, il faut également ajouter le tachymètre incrémental 7731092 pour le réglage de la vitesse et de la position !
Vitesse: max. 10000 min -1
Tension de sortie: niveau TTL
Plage de réglage mécanique de l'aimant de l'indicateur: ± 45 degrés
Les entrées et sorties sont accessibles par des douilles 4 mm et aussi par une douille DIN à 6 broches.
Tension d'alimentation: +15 V CC par le module de commande et de mesure réf. 7735290.
Livré avec cable de liaison hexapolaire ( 501 16 ) de longueur 1,5 m.
L'indicateur comporte 3 interrupteurs à effet Hall et un aimant tétrapolaire monté sur l'arbre.
Les signaux générés par la rotation de l'arbre servent à la commutation par créneaux d'une machine synchrone tétrapolaire auto-pilotée.
Si le codeur de commutation 7731096 est sélectionné, il faut également ajouter le tachymètre incrémental 7731092 pour le réglage de la vitesse et de la position !
Vitesse: max. 10000 min -1
Tension de sortie: niveau TTL
Plage de réglage mécanique de l'aimant de l'indicateur: ± 45 degrés
Les entrées et sorties sont accessibles par des douilles 4 mm et aussi par une douille DIN à 6 broches.
Tension d'alimentation: +15 V CC par le module de commande et de mesure réf. 7735290.
Livré avec cable de liaison hexapolaire ( 501 16 ) de longueur 1,5 m.
Poids: 3.66 Kg Delai de livraison estimé : 12 semaines
