Valise d'étude des régimes du neutre, protection électrique
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le "cas expérimental de mesures de protection électrique pour la sécurité" (cas expérimental EMS) a été conçu par l'ELWE conformément aux spécifications de l'Institut fédéral allemand pour la formation professionnelle (BIBB) à Berlin.
Les caractéristiques particulières de la mallette expérimentale sont les suivantes :
Toutes les expériences sont réalisées avec une très basse tension SELV.
Ainsi, il est possible que même les étudiants des collèges généraux et les stagiaires dans les métiers non électriques puissent apprendre en toute sécurité les dangers et les effets des défauts dans les installations et les équipements électrotechniques ainsi que comment utiliser et contrôler les mesures de protection électrotechniques pour la sécurité.
La tension du système est réduite de 400/230 V CA à 40/23 V CA, de sorte que les valeurs mesurées peuvent être facilement converties en valeurs réelles de tension du système en utilisant le facteur 10.

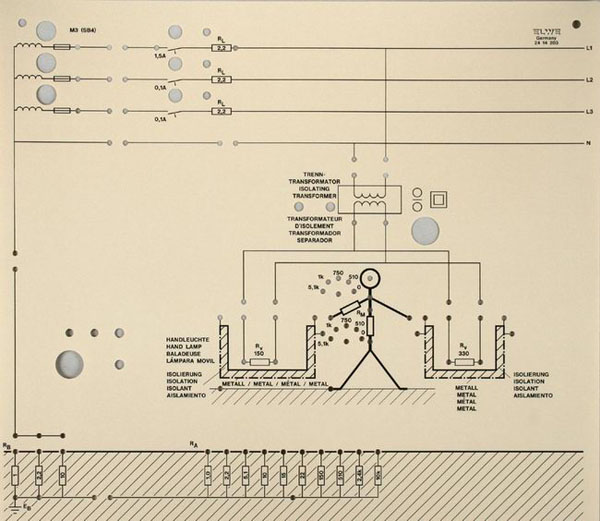

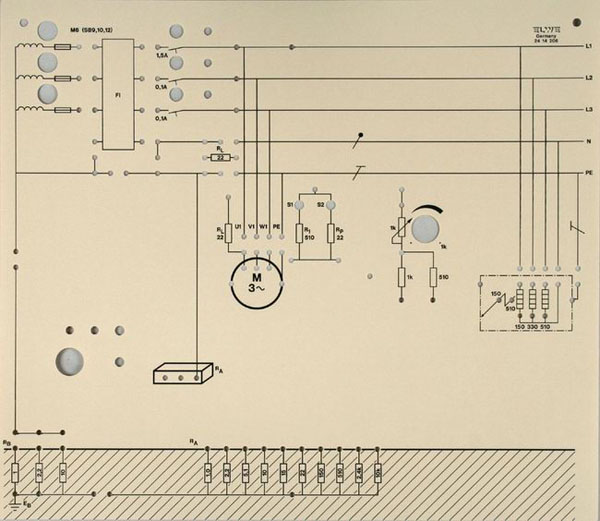

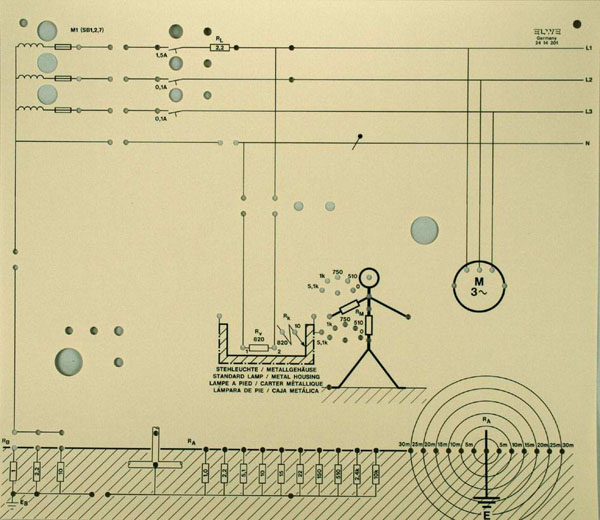

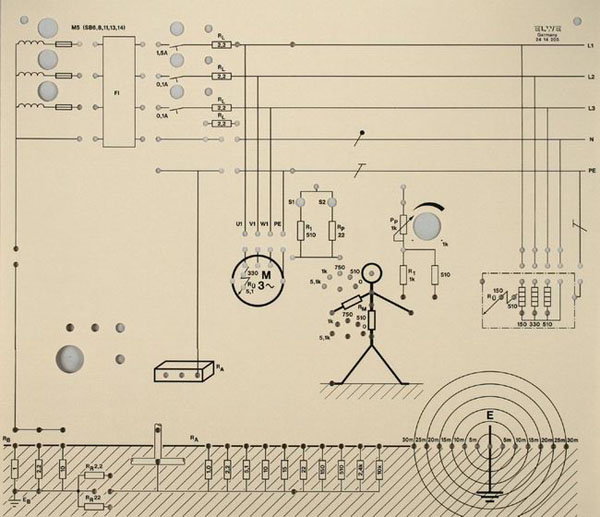

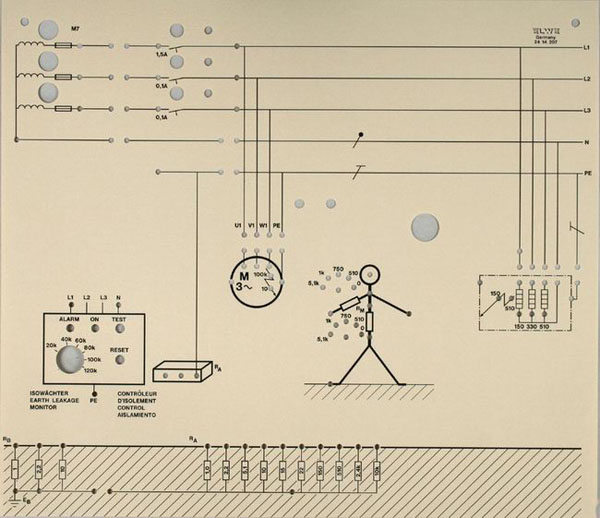

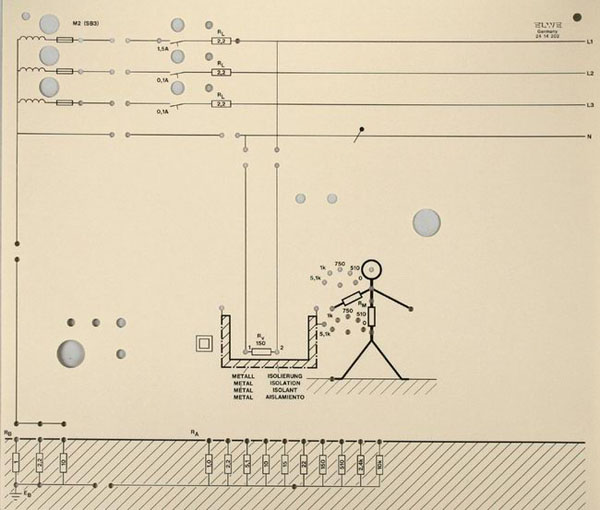

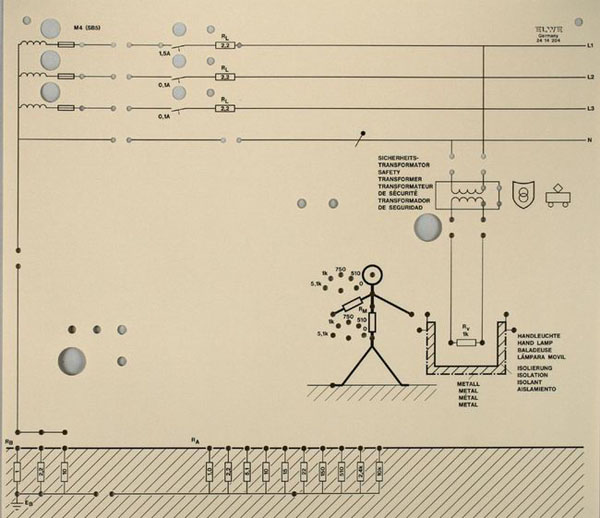

Les masques avec des impressions claires des circuits et des désignations montrent de manière vivante le système électrique réel avec les mesures de protection correspondantes pour la sécurité.
Les prises qui ne sont pas nécessaires pour l'expérience réelle sont couvertes.
Étant donné que tous les modules, masques et pièces d'équipement (à l'exception d'un multimètre) sont rangés dans la mallette de manière à ne nécessiter qu'un seul point d'alimentation de 230 V, les temps de mise en place sont assez courts et aucun mobilier spécial n'est nécessaire.
Livré avec:
Valise expérimentale, Mesures de protection pour la sécurité
Jeu de ca v aliers
Jeu de 7 masques
Alimentation en tension 230 V CA, 50(60) Hz
Dimensions en mm : 530 x 410 x 150 (L x l x h), Masse : 8,75 kg
Thèmes contenus dans le manuel d'expérimentation :
Mise en danger par contact direct avec des composants actifs
Mise en danger par contact indirect avec des composants actifs
Protection par emploi de matériels de la classe de protection II ou par isolation équivalente
Séparation de sécurité
Très basse tension de sécurité TBTS, très basse tension de protection TBTP
Dispositifs de protection pour régime de neutre TT : protection par coupure avec dispositif de protection à maximum le courant
Dispositifs de protection pour régime de neutre TT : exemple " Barre de prise de terre "
Dispositifs de protection pour régime de neutre TT : résistance de terre
Dispositifs de protection pour régime de neutre TN : protection par coupure avec dispositif de protection à maximum le courant
Contrôle de la protection pour régime de neutre TN : impédance de boucle (résistance de boucle)
Contrôle de la protection pour régime de neutre TN : résistance de terre
Coupure par disjoncteur différentiel RCD
Coupure par disjoncteur différentiel RCD pour le régime de neutre TT
Contrôle du disjoncteur différentiel RCD pour le régime de neutre TT
Dispositifs de protection pour régime de neutre IT : annonce par contrôleur d'isolement
