Bases de l'électrotechnique et de l'électronique automobile".
Ensemble d'équipement composé de :

Lampes à incandescence
10 ampoules 4 V/0.16 W/E10
10 ampoules 12 V/3 W/E10
10 ampoules 12 V/1.2 W/E10

Résistances
1 résistance 10 Ù
1 résistance 47 Ù
1 résistance 100 Ù
1 résistance 200 Ù
1 résistance 470 Ù
1 résistance 1 kÙ
1 résistance 1.5 kÙ
1 résistance 2.2 kÙ
1 résistance 4.7 kÙ
2 résistances 10 kÙ
1 résistance 47 kÙ
1 résistance 220 kÙ
1 Potentiomètre 220 Ù
1 Résistance variable 10 kÙ
1 Photorésistance LDR 05
1 Résistance NTC 2.2 kÙ

Condensateurs
1 Condensateur 0.22 µF
1 Condensateur 100 µF
2 Condensateurs 470 µF

Semi-conducteurs
6 diodes Si 1N 4007
1 diode Z ZY 6.2
2 diodes électroluminescentes vertes, LED 1, haut
2 diodes électroluminescentes rouges, LED 2, en haut
2 diodes électroluminescentes jaunes, LED 3, top
2 Transistors BD 137 (NPN)
1 Transistor BD 138 (PNP)

Composants électromécaniques
2 douilles de lampe E10, en haut
1 Interrupteur à bouton-poussoir, unipolaire, n.o.
1 Interrupteur à bascule, unipolaire
1 Relais automobile

Générateurs de tension
1 Tension triphasée 3~ 7 V/ 12 V
1 Générateur PWM/PFM

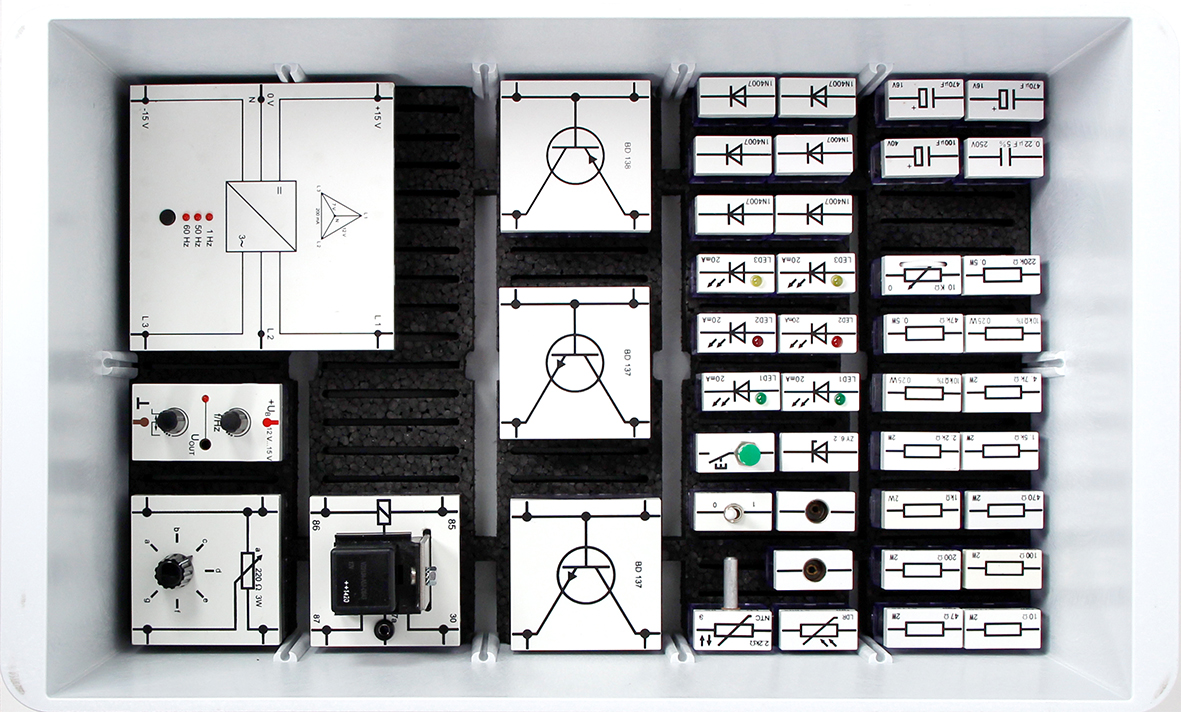

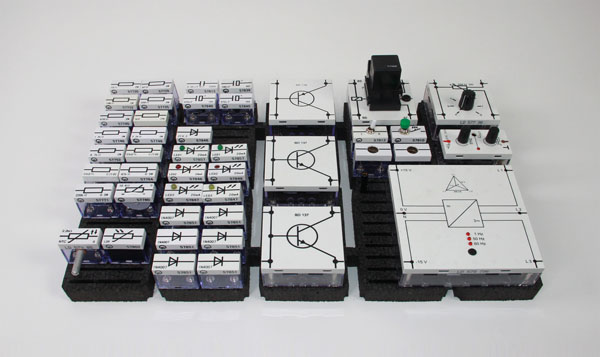

Contenu livré:
Jeu d'éléments enfichables
Plateau de rangement
Couvercle
1x 505 07 Ampoules, 4 V/0,16 W, E10, jeu de 10LD
1x 505 08 Ampoules, 12 V/3 W, E10, jeu de 10LD
1x 505 09 Ampoules, 12 V/0,1 A, E10, jeu de 10LD
1x 577 20 Résistance, 10 Ù, STE 2/19LD
1x 577 28 Résistance 47 Ohm, STE 2/19LD
1x 577 32 Résistance 100 Ohm, STE 2/19LD
1x 577 35 Résistance, 200 Ù, STE 2/19LD
1x 577 40 Résistance 470 Ohm, STE 2/19LD
1x 577 44 Résistance 1 kOhm, STE 2/19LD
1x 577 46 Résistance, 1,5 kÙ, STE 2/19LD
1x 577 48 Résistance, 2.2 kÙ, STE 2/19LD
1x 577 52 Résistance 4,7 kOhm, STE 2/19LD
2x 577 56 Résistance, 10 kOhm, STE 2/19LD
1x 577 64 Résistance, 47 kÙ, STE 2/19LD
1x 577 71 Résistance, 220 kÙ, STE 2/19LD
1x 577 80 Résistance variable, 10 kÙ, STE 2/19LD
1x 577 90 Potentiomètre 220 Ohm, STE 4/50LD
1x 578 02 Photorésistance LDR 05, STE 2/19LD
1x 578 05 Résistance NTC 2,2 kOhm, STE 2/19LD
1x 578 13 Condensateur, 0,22 µF, STE 2/19LD
1x 578 39 Condensateur (électrolytique) 100 µF, STE 2/19LD
2x 578 40 Condensateur (électrolytique) 470 µF, STE 2/19LD
1x 578 46 Diode Zener, 6,2 V, 2 W, STE 2/19LD
2x 578 47 Diode électroluminescente, jaune, STE 2/19LD
2x 578 48 Diode électroluminescente rouge, STE 2/19LD
6x 578 51 Diode 1N 4007, STE 2/19LD
2x 578 57 Diode électroluminescente verte, STE 2/19LD
2x 578 67 Transistor BD 137, NPN, e.b., STE 4/50LD
1x 578 74 Transistor, BD 138, PNP, émetteur en haut, STE 4/50LD
1x 578 795 Alimentation en tension triphasée, 3×12 V, STE 6/100LD
2x 579 06 Douille de lampe, E10, haut, STE 2/19LD
1x 579 10 Bouton-poussoir (NO), STE 2/19LD
1x 579 13 Interrupteur à bascule STE 2/19LD
1x 579 163 Générateur PWM/PFM, STE 2/50LD
1x 758 207 Relais STE AutomotiveLD
1x Adaptateur fiche 4 mm/prise 4 mm

Techniques > Automobile > A1.1 Electriques - Electronique en automobile > A1.1 .1 Les bases électriques et électronique

Poids: 5 Kg
Delai de livraison estimé : 16 semaines
