Ref: EWTGUET850

ET 850 Générateur de vapeur pour vapeur surchauffée, avec condenseur (Réf. 061.85000)

Avec interface PC USB et logiciel inclus

De la vapeur d'eau se forme dans un générateur de vapeur, qui sera utilisée par la suite pour alimenter des turbines à vapeur ou pour le chauffage.

Générateur de vapeur et consommateur de vapeur forment ensemble ce que l'on appelle une centrale thermique à vapeur.

Les centrales thermiques à vapeur fonctionnent selon le cycle de Clausius-Rankine, qui fait partie encore aujourd'hui des cycles industriels les plus courants.

Des centrales thermiques à vapeur sont principalement utlisées pour la génération de courant.

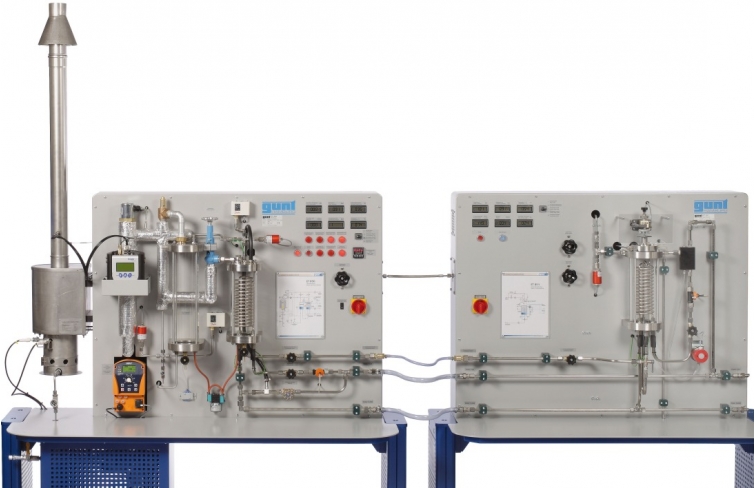

Associé à la turbine à vapeur axiale ET 851, le générateur à vapeur ET 850 forme une centrale thermique à vapeur complète à l'échelle du laboratoire.

Avec le banc d'essai ET 850, les étudiants apprennent à connaître les composants et le principe de fonctionnement d'un générateur de vapeur et peuvent étudier les valeurs caractéristiques de l'installation.

Les dispositifs de sécurité variés du générateur de vapeur peuvent être testés et contrôlés au moyen de divers dispositifs de surveillance.

Dans le cas où le générateur de vapeur fonctionne sans turbine à vapeur, la vapeur produite est condensée directement au moyen d'un condenseur et retournée via un réservoir dans le circuit d'évaporation.

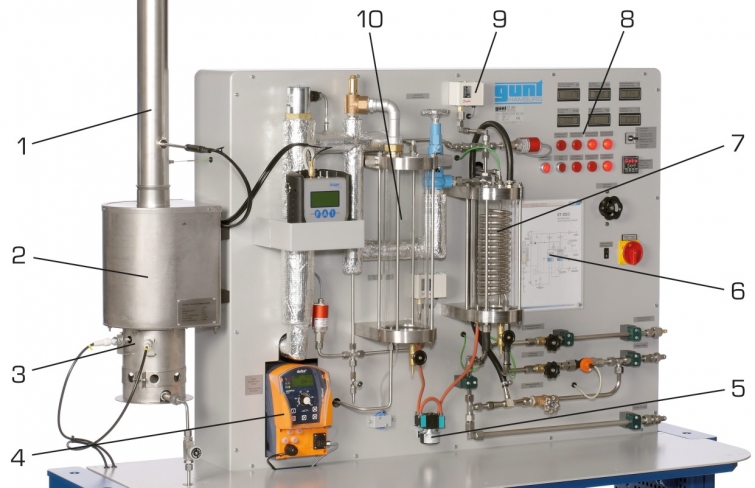

Étant donné que tous les composants sont agencés de manière claire sur le panneau avant, le cycle est facile à suivre et à comprendre.

Des capteurs enregistrent la température, la pression et le débit à tous les points pertinents.

Les valeurs mesurées peuvent être lues sur des affichages numériques.

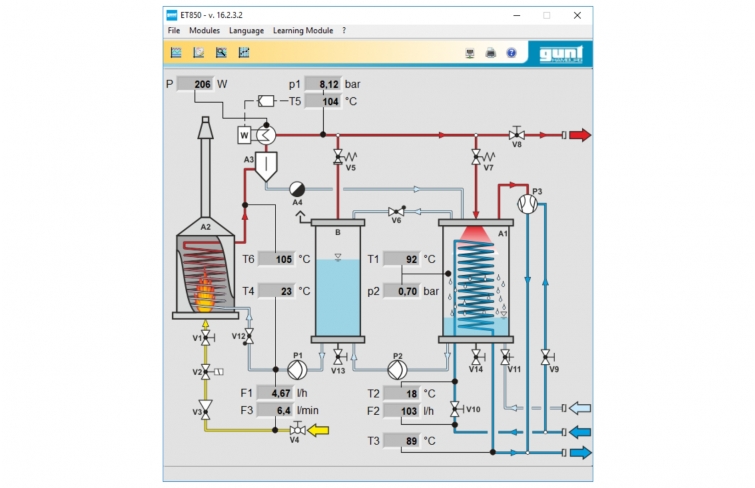

Les valeurs sont transmises à un PC afin d´ y être évaluées à l´ aide du logiciel fourni.

La transmission des données au PC se fait par une interface USB.

Le générateur de vapeur est construit selon les TRD (règles techniques allemandes relatives aux chaudières à vapeur); il a été testé sous pression et est équipé de toutes les robinetteries de sécurité prescrites par la loi.

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais


- découverte et étude des caractéristiques spécifiques d'une chaudière

- rendement d'un générateur de vapeur

- analyse des gaz d'échappement

- effet de différents ajustages du brûleur

- température et pression de saturation de la vapeur

- enthalpie de la vapeur

- détermination de la densité de flux de chaleur et du coefficient de transfert de chaleur



Les grandes lignes

- Générateur de vapeur à l'échelle du laboratoire pour vapeur humide ou surchauffée

- Valeurs caractéristiques d'une chaudière

- Dispositifs de sécurité et de surveillance divers

- Construction d'une centrale thermique à vapeur complète en association avec la turbine à vapeur ET 851



Caractéristiques techniques


Brûleur

- puissance de chauffe: 8kW



Plages de mesure

- température : 0...400ºC

- pression



condenseur: 0...1,6bar abs.

vapeur fraîche: 0...16bar

- puissance surchauffeur: 0...750W

- débit



gaz: 0...14L/min

eau de refroidissement: 0...720L/h

eau d'alimentation: 0...15L/h



Informations logistiques
Dimensions et poids

Lxlxh: 1830x790x1770mm

(sans évacuation de fumées)

Poids: env. 280kg



Necessaire au fonctionnement

230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase

Alimentation en gaz (propane)): 700g/h, 50mbar

Raccord d´ eau: 720L/h, 2bar, drain

Ventilation et évacuation des gaz d´échappement requises



Liste de livraison

1 banc d´ essai

1 CD avec logiciel GUNT + câble USB

1 appareil d'analyse des fumées

20L d'eau distillée

1 jeu d´ outils

1 documentation didactique



Poids: 280 Kg
