Ref: P2.4.3.1
P2.4.3.1 Etude d'un mélange liquide / gaz au point critique
Au cours de lexpérience P2.4.3.1, on étudie de lhexafluorure de soufre aux environs du point critique.
La température critique de cette substance est Tc = 318,7 K et sa pression critique vaut pc = 37,6 bars.
La substance se trouve dans une chambre de pression dans lenveloppe de laquelle circule de leau chaude ou de la vapeur deau.
On observe par la projection sur un mur à travers deux plaques de verre la disparition de la surface de séparation entre phases liquide et gazeuse lors du chauffage de la substance et lapparition de la surface de séparation au refroidissement de la substance.
Aux environs du point critique, la substance disperse la lumière à ondes courtes de façon particulièrement importante, lensemble du contenu de la chambre de pression présente une couleur rouge brune.
Cette opalescence critique repose sur des variations de densité qui augmentent considérablement aux environs du point critique.
N.B. : la disparition de la limite de phase est plus facile à observer si la chambre de pression est chauffée le plus lentement possible avec un thermostat à circulation.
Équipement comprenant :

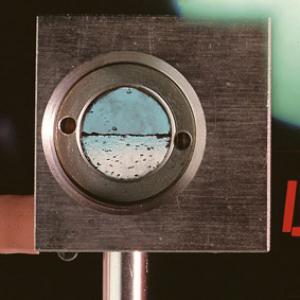

1 371 401 Chambre de pression pour mettre en évidence la température critique
1 450 60 Carter de lampe avec câble

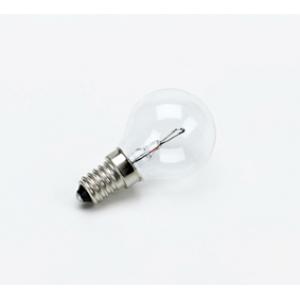

1 450 511 Ampoules 6 V/ 30 W, E14, jeu de 2
1 460 20 Condenseur asphérique
1 521 210 Transformateur 6/12 V, 30 W

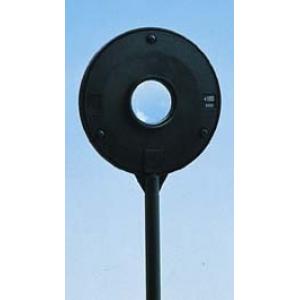

1 460 03 Lentille dans monture f = +100 mm

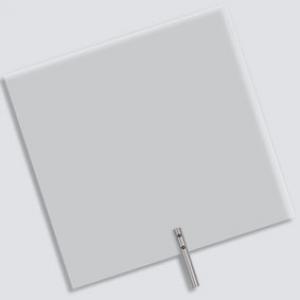

1 441 53 Écran, translucide
1 460 310 Banc d'optique, profil S1, 1 m
3 460 311 Cavalier avec noix 45/65
1 460 312 Cavalier avec noix 45/35
1 382 21 Thermomètre agitateur -10...+110 °C/1 K
1 303 28 Générateur de vapeur
2 667 194 Tuyau silicone 7 mm Ø, 1 m

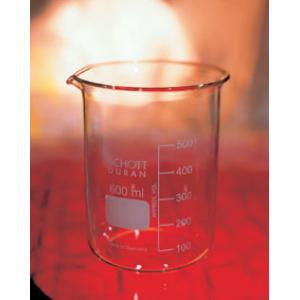

1 664 104 Bécher DURAN, 400 ml, forme basse
La température critique de cette substance est Tc = 318,7 K et sa pression critique vaut pc = 37,6 bars.
La substance se trouve dans une chambre de pression dans lenveloppe de laquelle circule de leau chaude ou de la vapeur deau.
On observe par la projection sur un mur à travers deux plaques de verre la disparition de la surface de séparation entre phases liquide et gazeuse lors du chauffage de la substance et lapparition de la surface de séparation au refroidissement de la substance.
Aux environs du point critique, la substance disperse la lumière à ondes courtes de façon particulièrement importante, lensemble du contenu de la chambre de pression présente une couleur rouge brune.
Cette opalescence critique repose sur des variations de densité qui augmentent considérablement aux environs du point critique.
N.B. : la disparition de la limite de phase est plus facile à observer si la chambre de pression est chauffée le plus lentement possible avec un thermostat à circulation.
Équipement comprenant :
1 371 401 Chambre de pression pour mettre en évidence la température critique
1 450 60 Carter de lampe avec câble
1 450 511 Ampoules 6 V/ 30 W, E14, jeu de 2
1 460 20 Condenseur asphérique
1 521 210 Transformateur 6/12 V, 30 W
1 460 03 Lentille dans monture f = +100 mm
1 441 53 Écran, translucide
1 460 310 Banc d'optique, profil S1, 1 m
3 460 311 Cavalier avec noix 45/65
1 460 312 Cavalier avec noix 45/35
1 382 21 Thermomètre agitateur -10...+110 °C/1 K
1 303 28 Générateur de vapeur
2 667 194 Tuyau silicone 7 mm Ø, 1 m
1 664 104 Bécher DURAN, 400 ml, forme basse
