HM 226 Soufflerie pour la visualisation de lignes de courant (Réf. 070.22600)
Avec tronçon d'essais éclairé, jeu de modèles, générateur de brouillard.
Les lignes de courant de l´écoulement stationnaire sont visualisées dans la soufflerie à l´ aide de brouillard, de fumée ou de fils.
Ceci permet d´ obtenir une impression visuelle d´ un champ d´écoulement momentané et de présenter les zones d´écoulement difficiles, comme par exemple le décrochage.

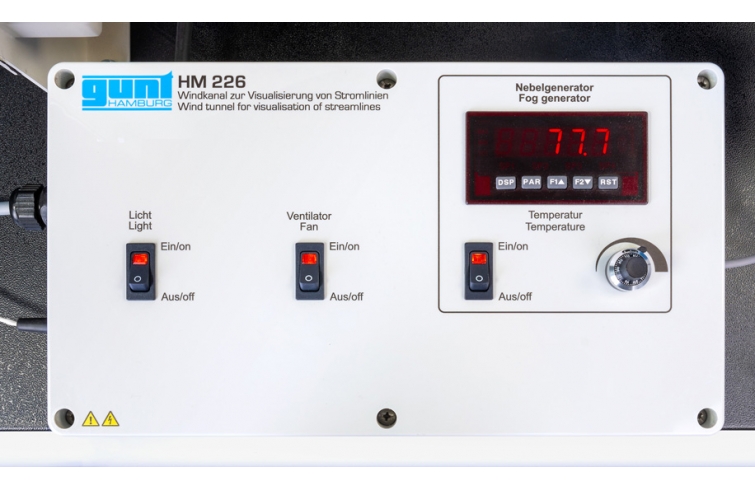

L´ appareil d´ essai HM 226 est une soufflerie ouverte, destiné à visualiser les lignes de courant, les décollements d´écoulement et les turbulences à l´ aide de brouillard.
Le brouillard est généré en évaporant un mélange de glycol dans le générateur de brouillard.
Le fluide vaporisé n´ est pas nocif.
Il est soluble à l´ eau et n´ a aucun effet sur les matériaux conventionnels.
Les traces de fluide sont éliminées facilement à l´ aide d´ un chiffon.

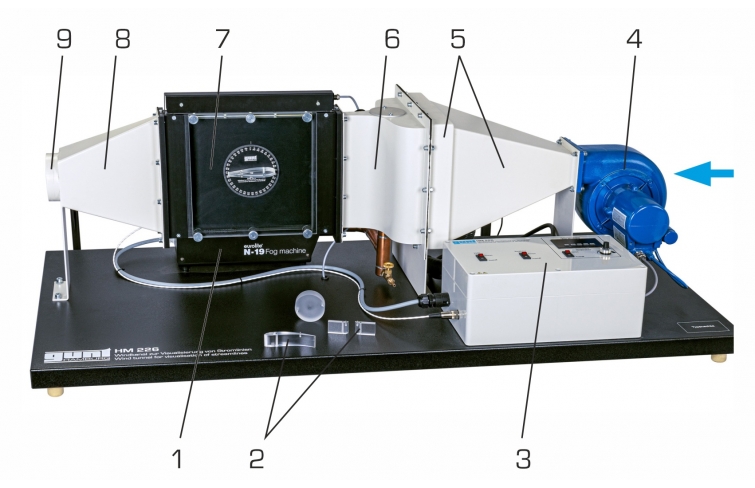

L´écoulement d´ air est généré par un ventilateur.
Pour obtenir un écoulement à faibles turbulences, l´ air est dirigé dans une chambre de stabilisation avec redresseur d´écoulement.
Du brouillard est amenée dans l´ air en circulation par plusieurs buses.

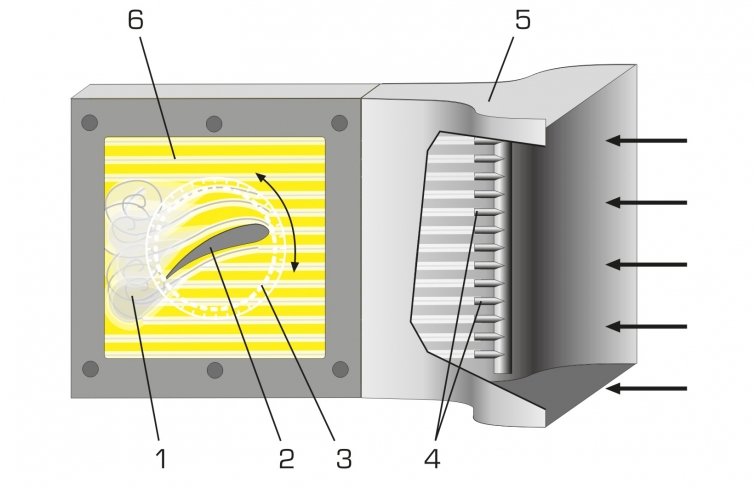

Ensuite, un modèle déposé dans la section d´ essai est soumis à un écoulement autour de corps ou à un écoulement traversant, faisant apparaître le champ de lignes de courant.

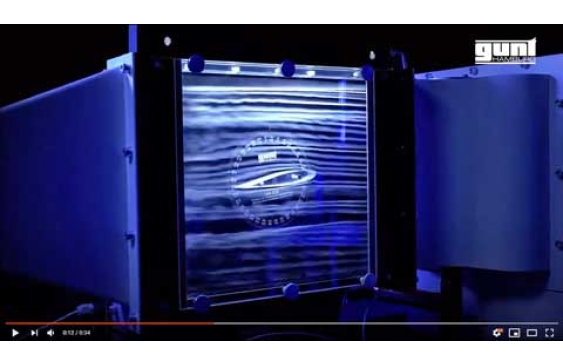

La section d´ essai est munie d´ un arrière-plan noir et d´ une vitre; Les lignes de courant sont bien visibles grâce à un éclairage supplémentaire.

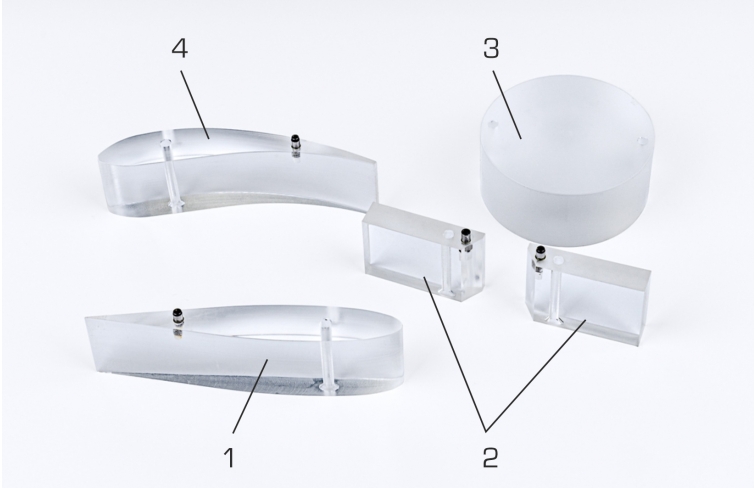

Quatre modèles interchangeables (cylindre, plaque à orifice, aile et profile d´ aube directrice) sont compris dans la fourniture.
L´ angle d´ incidence de l´ aile porteuse est ajustable.
Ceci permet d´ obtenir une impression visuelle d´ un champ d´écoulement momentané et de présenter les zones d´écoulement difficiles, comme par exemple le décrochage.
L´ appareil d´ essai HM 226 est une soufflerie ouverte, destiné à visualiser les lignes de courant, les décollements d´écoulement et les turbulences à l´ aide de brouillard.
Le brouillard est généré en évaporant un mélange de glycol dans le générateur de brouillard.
Le fluide vaporisé n´ est pas nocif.
Il est soluble à l´ eau et n´ a aucun effet sur les matériaux conventionnels.
Les traces de fluide sont éliminées facilement à l´ aide d´ un chiffon.
L´écoulement d´ air est généré par un ventilateur.
Pour obtenir un écoulement à faibles turbulences, l´ air est dirigé dans une chambre de stabilisation avec redresseur d´écoulement.
Du brouillard est amenée dans l´ air en circulation par plusieurs buses.
Ensuite, un modèle déposé dans la section d´ essai est soumis à un écoulement autour de corps ou à un écoulement traversant, faisant apparaître le champ de lignes de courant.
La section d´ essai est munie d´ un arrière-plan noir et d´ une vitre; Les lignes de courant sont bien visibles grâce à un éclairage supplémentaire.
Quatre modèles interchangeables (cylindre, plaque à orifice, aile et profile d´ aube directrice) sont compris dans la fourniture.
L´ angle d´ incidence de l´ aile porteuse est ajustable.
Contenu didactique / Essais
- visualisation des lignes de courant
- écoulement autour de corps, de traversant appliqué à différents modèles
- décollement d'écoulement et turbulences
- décrochage en fonction de l'incidence
Les grandes lignes
- Soufflerie avec générateur de brouillard
- Différents modèles sont compris dans la fourniture
- Zone d'essai éclairée avec fenêtre
- Écoulement à faibles turbulences
- visualisation des lignes de courant
- écoulement autour de corps, de traversant appliqué à différents modèles
- décollement d'écoulement et turbulences
- décrochage en fonction de l'incidence
Les grandes lignes
- Soufflerie avec générateur de brouillard
- Différents modèles sont compris dans la fourniture
- Zone d'essai éclairée avec fenêtre
- Écoulement à faibles turbulences
Caractéristiques techniques
Section d´ essai
- zone transparente: 252x252mm
- coupe transversale: 252x42mm
- aile rabattable à 360º
Modèles
- cylindre: diamètre: 60mm, hauteur: 24,5mm
- aile: 15x24,5x100mm
- profile d´ aube directrice: 20x24,5x100mm
- plaque à orifice: 2x 25x24,5x10mm / ouverture d´ orifice: 10mm

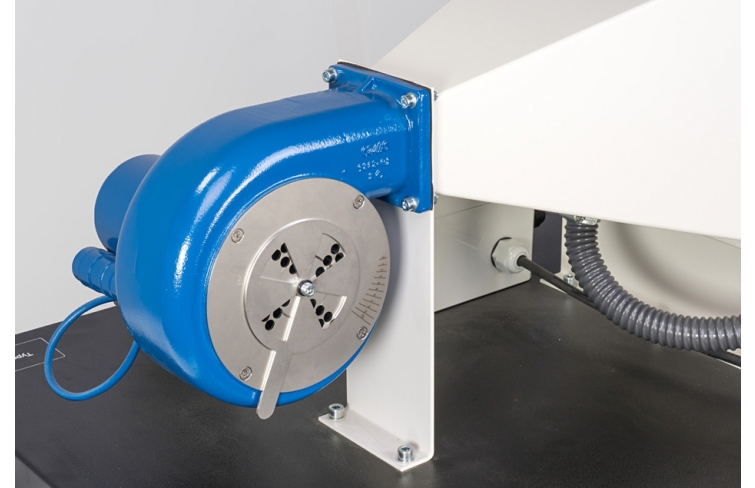

Ventilateur radial
- débit volumétrique d´ air max.: 480m3/h
- différence de pression max.: 300Pa

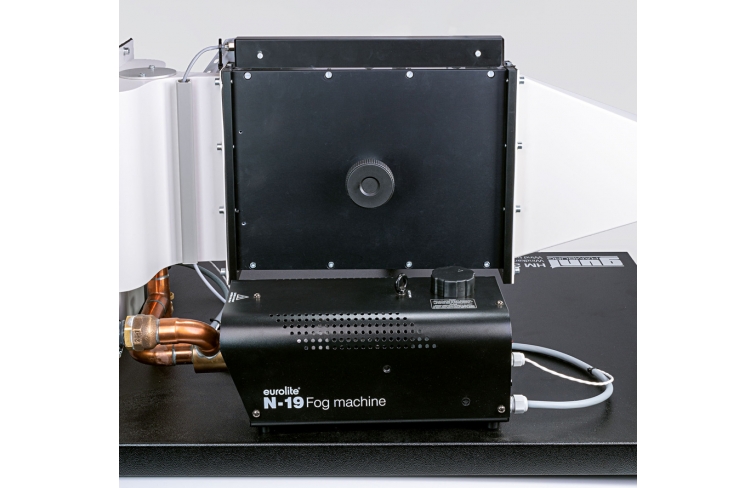

Générateur de brouillard
- puissance absorbée: 700W
Alimentation : 230V, 50Hz, 1 phase
Section d´ essai
- zone transparente: 252x252mm
- coupe transversale: 252x42mm
- aile rabattable à 360º
Modèles
- cylindre: diamètre: 60mm, hauteur: 24,5mm
- aile: 15x24,5x100mm
- profile d´ aube directrice: 20x24,5x100mm
- plaque à orifice: 2x 25x24,5x10mm / ouverture d´ orifice: 10mm
Ventilateur radial
- débit volumétrique d´ air max.: 480m3/h
- différence de pression max.: 300Pa
Générateur de brouillard
- puissance absorbée: 700W
Alimentation : 230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1400x500x490mm
Poids: env. 50kg
Necessaire au fonctionnement
230 V, 50/60Hz, 1 phase
Liste de livraison
1 appareil d´ essai
1 générateur de brouillard
1 jeu de modèles
1 fluide vaporisé (5L)
1 flexible
1 jeu d´ outils
1 documentation didactique
Lxlxh: 1400x500x490mm
Poids: env. 50kg
Necessaire au fonctionnement
230 V, 50/60Hz, 1 phase
Liste de livraison
1 appareil d´ essai
1 générateur de brouillard
1 jeu de modèles
1 fluide vaporisé (5L)
1 flexible
1 jeu d´ outils
1 documentation didactique
Techniques > Mécanique des fluides > Écoulements autour de corps
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Poids: 50 Kg
