Ref: 7007301
Cours COM3LAB : Technique communication numérique
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Le cours COM3LAB Communication numérique traite en détail les thèmes du traitement numérique du signal.
Quelques aspects essentiels pour la mise en place et l'utilisation de systèmes de transmission optiques sont également abordés.
L'accent est mis sur les applications pratiques des codeurs-décodeurs MIC (modulation par impulsion et codage ou PCM) pour la transmission vocale et de signaux, par ex. avec des téléphones réels, des cartes son, des lecteurs de CD, etc.
Sujets d'étude :
Propriétés des porteuses
Génération de la modulation d'impulsions en amplitude (PAM)
PAM (en continu)
PAM (échantillonné)
Spectres PAM
Sur-échantillonnage / sous-échantillonnage
Repli de spectre ou crénelage (aliasing)
Théorème de Shannon
Modulation par impulsion et codage (PCM)
Quantification linéaire et non linéaire
Compression / décompression
Erreurs de codage
Multiplexage temporel (TDM)
Synchronisation
Bruit de quantification
Modulation par impulsion et codage différentiel (MICD ou DPCM)
Transmission optique des signaux
Transmission des signaux via des lignes (coaxiale / bifilaire)
Communication simplex / duplex
Options :
Transmission de signaux vocaux (exige des sources de signaux externes, un lecteur de DVD, des téléphones ou autres.)
Influence de la résolution et du type de quantification sur la compréhension de la parole
Communication duplex (exige 2 cours COM3LAB Communication numérique ainsi que des sources de signaux externes)
Laboratoire virtuel :
Oscilloscope
Générateur de fonctions
2 multimètres
Analyseur numérique
Analyseur de spectre (module FFT)
Fréquencemètre
Fonctions supplémentaires :
Traitement de texte
Imprimante
Calculatrice
Expérimentation libre
Glossaire

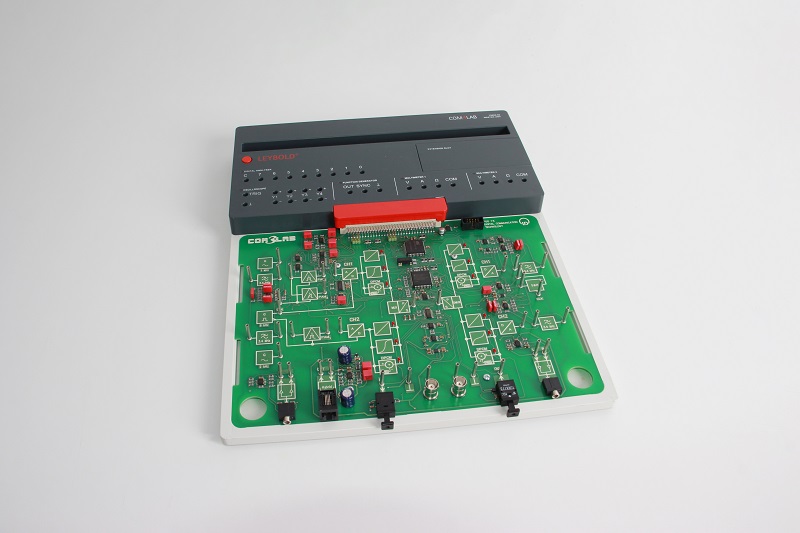

La carte d'expérimentation est placée dans un support solide.
L'unité centrale doit être insérée sur ce support et reliée à la carte. Le verrou de sécurité garantit une communication sûre.
L'unité centrale assure l'alimentation électrique et la commande de la carte d'expérimentation.
Les branchements à effectuer pour les expériences sont réalisés avec des câbles de 2 mm.
Les contenus du cours, les instructions pour l'expérimentation et les exercices sont transmis par un didacticiel spécifique.
Caractéristiques techniques :
2 modulateurs PAM
2 modulateurs PCM
Générateur d'horloge
2 démodulateurs PAM
2 démodulateurs PCM
Source de signaux sinusoïdaux, 1 kHz
Source de signaux sinusoïdaux, 2 kHz
Connecteur femelle RJ 12
Prise jack pour la connexion de sources de signaux externes
Prise jack pour la connexion d'enceintes actives externes
Émetteur optique
Récepteur optique
Fibre optique avec connecteurs, 3 m
Matériel livré :
1 câble de connexion audio (prise jack 3,5 mm)
1 fibre optique (3 m)
Quelques aspects essentiels pour la mise en place et l'utilisation de systèmes de transmission optiques sont également abordés.
L'accent est mis sur les applications pratiques des codeurs-décodeurs MIC (modulation par impulsion et codage ou PCM) pour la transmission vocale et de signaux, par ex. avec des téléphones réels, des cartes son, des lecteurs de CD, etc.
Sujets d'étude :
Propriétés des porteuses
Génération de la modulation d'impulsions en amplitude (PAM)
PAM (en continu)
PAM (échantillonné)
Spectres PAM
Sur-échantillonnage / sous-échantillonnage
Repli de spectre ou crénelage (aliasing)
Théorème de Shannon
Modulation par impulsion et codage (PCM)
Quantification linéaire et non linéaire
Compression / décompression
Erreurs de codage
Multiplexage temporel (TDM)
Synchronisation
Bruit de quantification
Modulation par impulsion et codage différentiel (MICD ou DPCM)
Transmission optique des signaux
Transmission des signaux via des lignes (coaxiale / bifilaire)
Communication simplex / duplex
Options :
Transmission de signaux vocaux (exige des sources de signaux externes, un lecteur de DVD, des téléphones ou autres.)
Influence de la résolution et du type de quantification sur la compréhension de la parole
Communication duplex (exige 2 cours COM3LAB Communication numérique ainsi que des sources de signaux externes)
Laboratoire virtuel :
Oscilloscope
Générateur de fonctions
2 multimètres
Analyseur numérique
Analyseur de spectre (module FFT)
Fréquencemètre
Fonctions supplémentaires :
Traitement de texte
Imprimante
Calculatrice
Expérimentation libre
Glossaire
La carte d'expérimentation est placée dans un support solide.
L'unité centrale doit être insérée sur ce support et reliée à la carte. Le verrou de sécurité garantit une communication sûre.
L'unité centrale assure l'alimentation électrique et la commande de la carte d'expérimentation.
Les branchements à effectuer pour les expériences sont réalisés avec des câbles de 2 mm.
Les contenus du cours, les instructions pour l'expérimentation et les exercices sont transmis par un didacticiel spécifique.
Caractéristiques techniques :
2 modulateurs PAM
2 modulateurs PCM
Générateur d'horloge
2 démodulateurs PAM
2 démodulateurs PCM
Source de signaux sinusoïdaux, 1 kHz
Source de signaux sinusoïdaux, 2 kHz
Connecteur femelle RJ 12
Prise jack pour la connexion de sources de signaux externes
Prise jack pour la connexion d'enceintes actives externes
Émetteur optique
Récepteur optique
Fibre optique avec connecteurs, 3 m
Matériel livré :
1 câble de connexion audio (prise jack 3,5 mm)
1 fibre optique (3 m)
Poids: 1.22 Kg Delai de livraison estimé : 12 semaines
