La vapeur est un bon agent caloporteur pour le chauffage des fluides.
La pression de vapeur permet de limiter la température maximum, pour un chauffage sans risques des fluides sensibles.
Comme échangeur de chaleur, on peut utiliser par exemple un faisceau tubulaire.
La vapeur se condense et libère sa chaleur de condensation au fluide à chauffer.
Le condensat peut ensuite retourner dans le cycle de vapeur.
Le banc dessai WL 315.01 permet détudier le transfert de chaleur convectif entre la vapeur et leau.

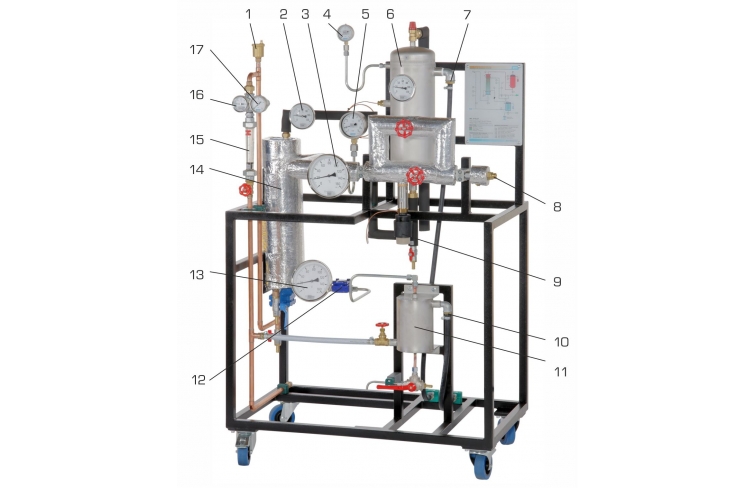

Léchangeur de chaleur à faisceau tubulaire constitue lélément principal du banc dessai.

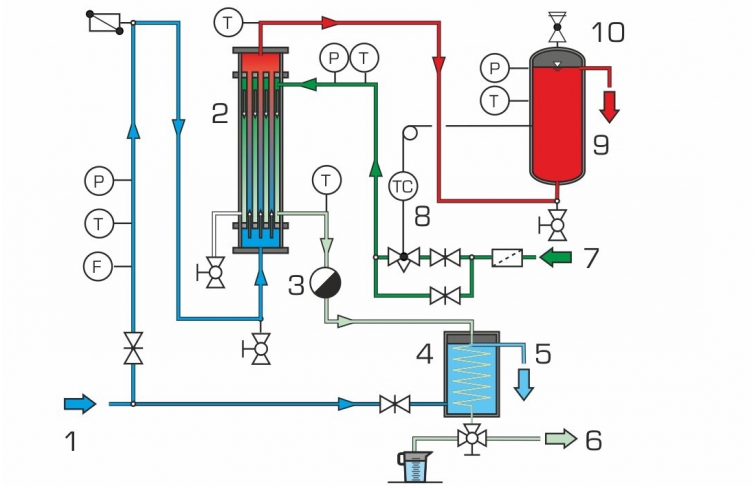

La vapeur de chauffage contenue dans lenveloppe du tube et leau froide se trouvant dans les tubes se croisent en fonctionnement à contre-courant.
La vapeur de chauffage cède ainsi une partie de son énergie thermique à leau froide.
Leau chauffée sécoule dans un réservoir où elle peut être prélevée.
Un séparateur de vapeur et un deuxième échangeur de chaleur plus petit, qui sert de condenseur pour la condensation de la vapeur de détente, se trouvent dans la conduite de vapeur, après léchangeur de chaleur à faisceau tubulaire.
La quantité de vapeur introduite est régulée par une vanne thermostatique de manière à ce que la température de leau du réservoir deau chaude soit à la température souhaitée.
Parallèlement à la vanne thermostatique et à la soupape darrêt, il est possible dacheminer manuellement la vapeur de chauffage à laide dune soupape manuelle dans léchangeur de chaleur à faisceau tubulaire.
Il est possible dajuster le débit du circuit deau froide.
Un collecteur dimpuretés, situé à lentrée de la vapeur de chauffage, permet de prévenir lentrée de particules grossières dans les tubes de vapeur.
Le réservoir deau chaude est équipé dune soupape de sécurité qui protège le système des surpressions.
La mesure des températures, pressions, débits ainsi que de la quantité de condensat permet de déterminer les énergies, les rendements et le coefficient de transfert de chaleur global.
Lalimentation en vapeur de chauffage est assurée soit par le réseau du laboratoire, soit à laide de laccessoire WL 315.02.

Contenu didactique/essais
- familiarisation avec le processus de transfert de chaleur entre la vapeur et lair
- calcul des flux thermiques de la vapeur et de lair
- détermination du rendement et des pertes
- détermination du coefficient global de transfert de chaleur

Poids: 85 Kg
Delai de livraison estimé : 16 semaines
