ET 224 Energie Eolienne transmission mécanique et convertion électrique (Réf. 061.22200)
Avec interface PC USB et logiciel inclus
Les performances dune éolienne dépendent de ses composants mécaniques et électriques ainsi que de lefficacité de système de commande de linstallation.
Linfluence des paramètres effectifs dans toutes les conditions de fonctionnement pertinentes doit donc être connue.

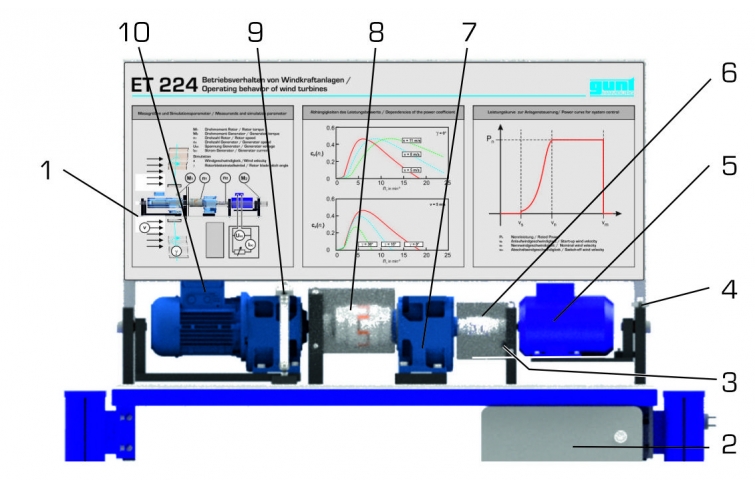

LET 224 permet dobserver les composants du train dentraînement dune éolienne.
Pour faciliter la compréhension, des paramètres importants de linstallation sont étudiés dans le cadre dessais avec des réseaux de caractéristiques simulés.

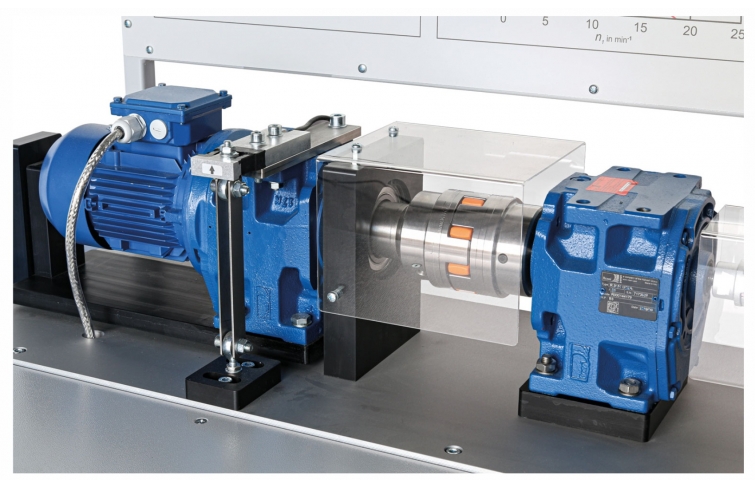

Un moto-réducteur à vitesse de rotation ajustable reproduit le fonctionnement dun rotor éolien typique à rotation lente et couple élevé.
Un engrenage droit à trois étages se trouve entre le côté entraînement à rotation lente et le côté générateur à rotation rapide.

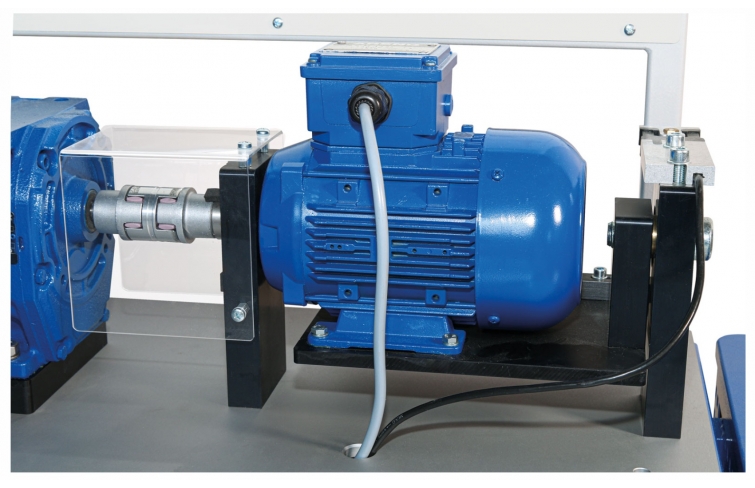

Un générateur synchrone triphasé avec redresseur convertit lénergie mécanique en énergie électrique.
Lénergie électrique est transférée à une charge électronique.
Cette charge électronique peut être commandée soit directement, soit par le module de simulation du logiciel fourni.
La commande et lutilisation seffectuent par lintermédiaire dun PC (non compris dans la livraison) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour lobservation et lévaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.

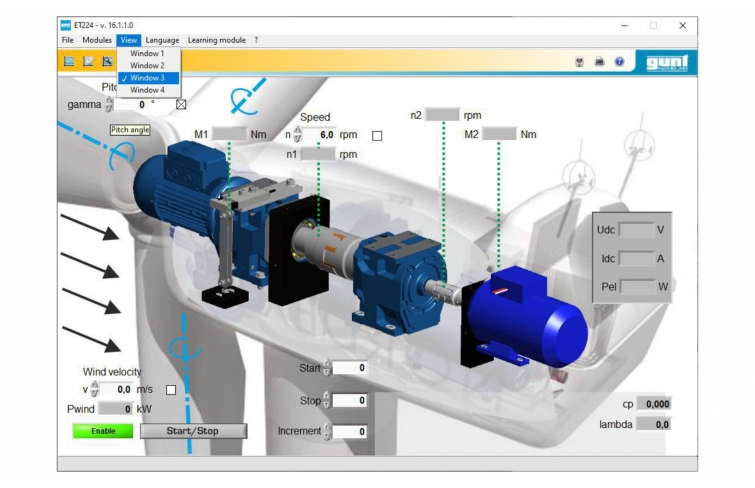

A laide du logiciel, on étudie les réseaux de caractéristiques simulés du rotor éolien en fonction de la vitesse du vent et de langle des pales du rotor.
La puissance disponible au niveau du générateur ainsi que les couples au niveau du train dentraînement peuvent être mesurés sous les paramètres de fonctionnement ou de simulation sélectionnés.

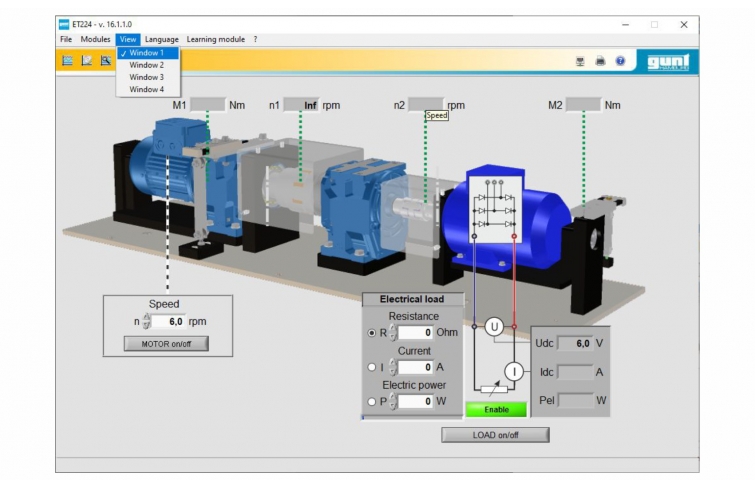

La vitesse de rotation du générateur ainsi que les couples côté entraînement et côté générateur sont mesurés par des capteurs et affichés numériquement dans le logiciel.
Différentes fenêtres de commande du logiciel sont disponibles pour la réalisation des essais.
Il est possible deffectuer des mesures individuelles, des enregistrements automatisés de caractéristiques et de réseaux de caractéristiques, ainsi que des mesures en mode autonome de linstallation guidée par le vent.
Linfluence des paramètres effectifs dans toutes les conditions de fonctionnement pertinentes doit donc être connue.
LET 224 permet dobserver les composants du train dentraînement dune éolienne.
Pour faciliter la compréhension, des paramètres importants de linstallation sont étudiés dans le cadre dessais avec des réseaux de caractéristiques simulés.
Un moto-réducteur à vitesse de rotation ajustable reproduit le fonctionnement dun rotor éolien typique à rotation lente et couple élevé.
Un engrenage droit à trois étages se trouve entre le côté entraînement à rotation lente et le côté générateur à rotation rapide.
Un générateur synchrone triphasé avec redresseur convertit lénergie mécanique en énergie électrique.
Lénergie électrique est transférée à une charge électronique.
Cette charge électronique peut être commandée soit directement, soit par le module de simulation du logiciel fourni.
La commande et lutilisation seffectuent par lintermédiaire dun PC (non compris dans la livraison) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour lobservation et lévaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
A laide du logiciel, on étudie les réseaux de caractéristiques simulés du rotor éolien en fonction de la vitesse du vent et de langle des pales du rotor.
La puissance disponible au niveau du générateur ainsi que les couples au niveau du train dentraînement peuvent être mesurés sous les paramètres de fonctionnement ou de simulation sélectionnés.
La vitesse de rotation du générateur ainsi que les couples côté entraînement et côté générateur sont mesurés par des capteurs et affichés numériquement dans le logiciel.
Différentes fenêtres de commande du logiciel sont disponibles pour la réalisation des essais.
Il est possible deffectuer des mesures individuelles, des enregistrements automatisés de caractéristiques et de réseaux de caractéristiques, ainsi que des mesures en mode autonome de linstallation guidée par le vent.
Contenu didactique / Essais
- conversion de lénergie cinétique en énergie électrique

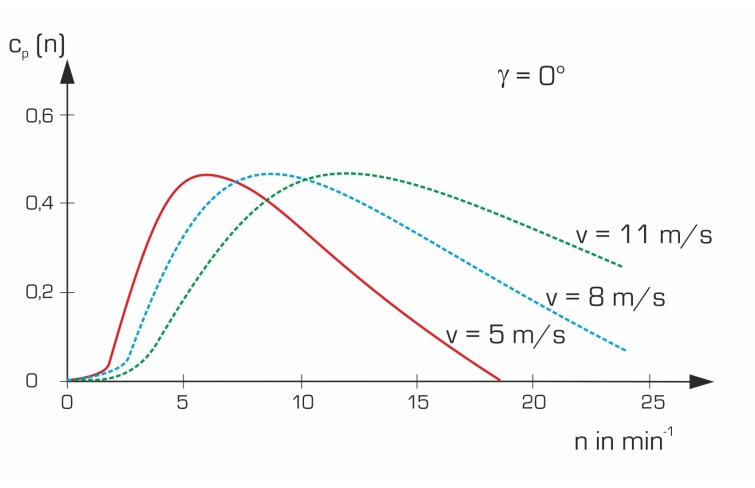

- coefficient de puissance et vitesse spécifique
- comportement en service des éoliennes étude de linfluence du couple et de la vitesse de rotation sur le rendement de lengrenage et du générateur
- étude de linfluence de la vitesse du vent et de langle des pales du rotor sur la caractéristique de couple typique dun rotor éolien

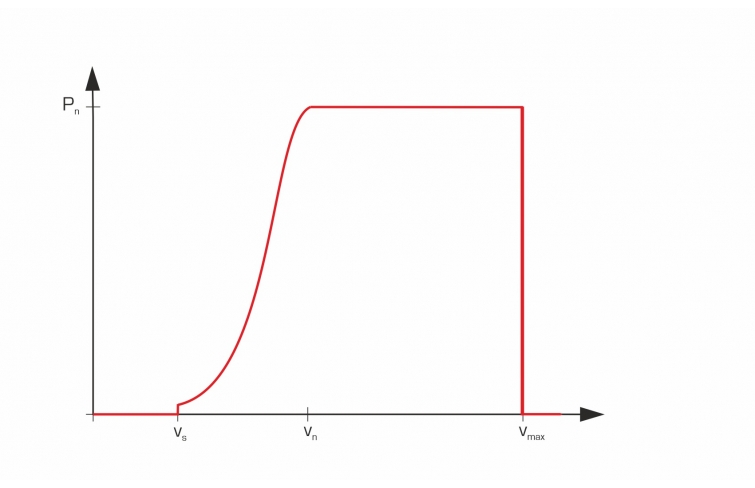

- limitation de la puissance par le biais de la commande de la vitesse et de langle des pales du rotor
-familiarisation avec la commande des éoliennes guidées par le vent en mode autonome
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de lénergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- lunité dentraînement à basse vitesse simule le rotor éolien
- logiciel de mesure et de simulation avec fonction de contrôle de la charge électronique
- enregistrement automatisé des réseaux de caractéristiques en fonction de la vitesse du vent, de langle des pales et de la vitesse du rotor
- capacité de mise en réseau: laccès en réseau aux essais en cours par un nombre quelconque de postes de travail externes
- conversion de lénergie cinétique en énergie électrique
- coefficient de puissance et vitesse spécifique
- comportement en service des éoliennes étude de linfluence du couple et de la vitesse de rotation sur le rendement de lengrenage et du générateur
- étude de linfluence de la vitesse du vent et de langle des pales du rotor sur la caractéristique de couple typique dun rotor éolien
- limitation de la puissance par le biais de la commande de la vitesse et de langle des pales du rotor
-familiarisation avec la commande des éoliennes guidées par le vent en mode autonome
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de lénergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- lunité dentraînement à basse vitesse simule le rotor éolien
- logiciel de mesure et de simulation avec fonction de contrôle de la charge électronique
- enregistrement automatisé des réseaux de caractéristiques en fonction de la vitesse du vent, de langle des pales et de la vitesse du rotor
- capacité de mise en réseau: laccès en réseau aux essais en cours par un nombre quelconque de postes de travail externes
Formations > BTS MS > Systèmes éoliens
Techniques > Thermique > Energies Renouvelables > Énergie éolienne
Poids: 105 Kg Delai de livraison estimé : 16 semaines
