Ref: EWTGUET220.10
ET 220.10 Appareil de commande pour éolienne ET 220.01 (Réf. 061.22010)
Avec interface PC USB et logiciel inclus, exploitation de du vent dans des conditions météo réelles
À léchelle mondiale, la part des besoins énergétiques couverte par la production délectricité éolienne est en forte augmentation.
La transformation de lénergie cinétique du vent ainsi que lexploitation et le stockage de la puissance électrique produite jouent à cet effet un rôle décisif.

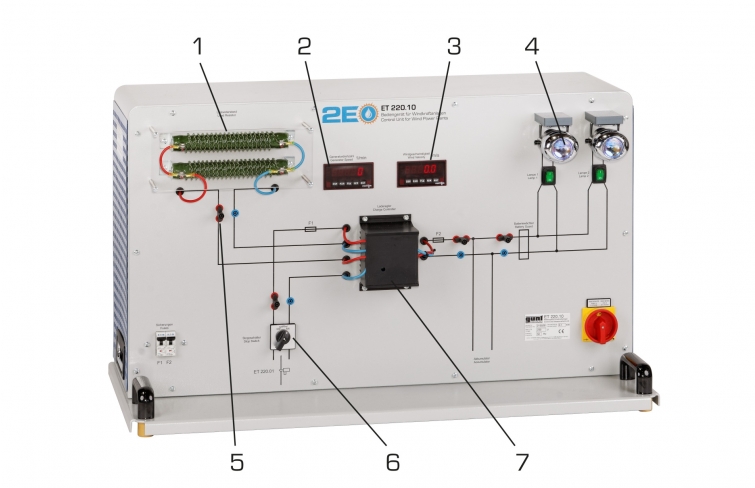

Avec lET 220.10, on dispose dun appareil de commande compact pour léolienne mobile ET 220.01.

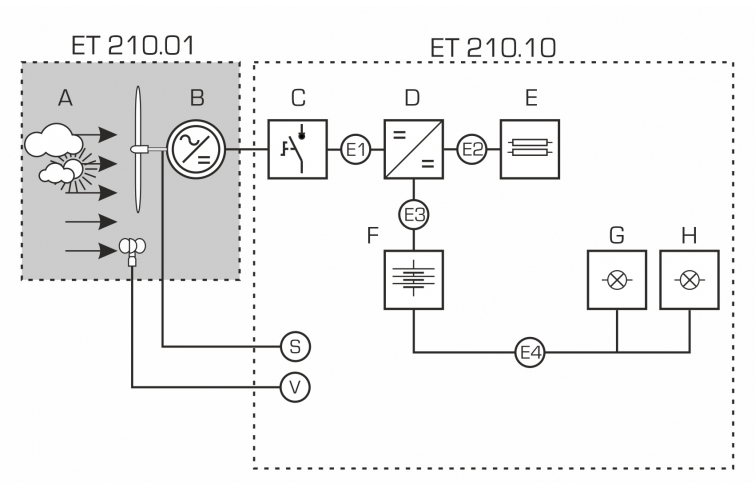

Lénergie électrique de léolienne ET 220.01 est stockée dans le système insulaire ET 220.10 qui est indépendant du réseau électrique.
Le stockage intermédiaire de lénergie électrique est assuré par un régulateur de charge dans un accumulateur intégré à lET 220.01.
Dès que laccumulateur est chargé, lénergie électrique excédentaire est consommée dans des résistances fixes.
Lorsque la tension de fin de charge est atteinte, cette protection contre les surcharges se déclenche; elle est indiquée par une LED sur le régulateur de charge.
Léolienne continue de fonctionner même dans ces conditions et peut à nouveau mettre immédiatement à disposition de la puissance électrique en cas de nouveau besoin.
Lénergie électrique stockée dans laccumulateur peut être consommée à lintérieur du système insulaire à laide de charges électriques.
Deux lampes servent de consommateurs.
Le stockage dans un réseau électrique public nest pas prévu.
Des capteurs enregistrent la vitesse du vent et la vitesse de rotation du rotor de lET 220.01, ainsi que le courant et la tension du système insulaire.

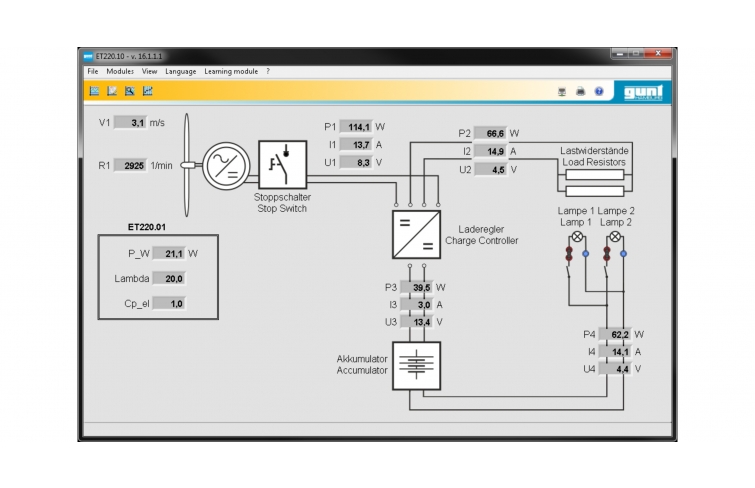

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide du logiciel GUNT fourni.
La transmission des données au PC se fait par une interface USB.
Le logiciel GUNT compatible réseau permet lobservation, lacquisition et lévaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.
La vitesse du vent et la vitesse de rotation du rotor sont également indiquées sur des affichages numériques.
On peut par ailleurs utiliser les multimètres du laboratoire pour mesurer le courant et la tension en se servant de connecteurs de laboratoire.
La transformation de lénergie cinétique du vent ainsi que lexploitation et le stockage de la puissance électrique produite jouent à cet effet un rôle décisif.
Avec lET 220.10, on dispose dun appareil de commande compact pour léolienne mobile ET 220.01.
Lénergie électrique de léolienne ET 220.01 est stockée dans le système insulaire ET 220.10 qui est indépendant du réseau électrique.
Le stockage intermédiaire de lénergie électrique est assuré par un régulateur de charge dans un accumulateur intégré à lET 220.01.
Dès que laccumulateur est chargé, lénergie électrique excédentaire est consommée dans des résistances fixes.
Lorsque la tension de fin de charge est atteinte, cette protection contre les surcharges se déclenche; elle est indiquée par une LED sur le régulateur de charge.
Léolienne continue de fonctionner même dans ces conditions et peut à nouveau mettre immédiatement à disposition de la puissance électrique en cas de nouveau besoin.
Lénergie électrique stockée dans laccumulateur peut être consommée à lintérieur du système insulaire à laide de charges électriques.
Deux lampes servent de consommateurs.
Le stockage dans un réseau électrique public nest pas prévu.
Des capteurs enregistrent la vitesse du vent et la vitesse de rotation du rotor de lET 220.01, ainsi que le courant et la tension du système insulaire.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide du logiciel GUNT fourni.
La transmission des données au PC se fait par une interface USB.
Le logiciel GUNT compatible réseau permet lobservation, lacquisition et lévaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.
La vitesse du vent et la vitesse de rotation du rotor sont également indiquées sur des affichages numériques.
On peut par ailleurs utiliser les multimètres du laboratoire pour mesurer le courant et la tension en se servant de connecteurs de laboratoire.
Contenu didactique / Essais
avec léolienne ET 220.01:
- transformation de lénergie cinétique du vent en énergie électrique
- comportement en service dune éolienne dans des conditions météorologiques réelles
- composants, fonctionnement et construction dun système insulaire avec une éolienne
- bilan énergétique dun système insulaire avec une éolienne
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de lénergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- exploitation de lénergie du vent en îlotage dans des conditions météorologiques réelles
- appareil de commande compact avec régulateur de charge et consommateurs électriques
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
avec léolienne ET 220.01:
- transformation de lénergie cinétique du vent en énergie électrique
- comportement en service dune éolienne dans des conditions météorologiques réelles
- composants, fonctionnement et construction dun système insulaire avec une éolienne
- bilan énergétique dun système insulaire avec une éolienne
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de lénergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Les grandes lignes
- exploitation de lénergie du vent en îlotage dans des conditions météorologiques réelles
- appareil de commande compact avec régulateur de charge et consommateurs électriques
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Caractéristiques techniques
Régulateur de charge
- tension nominale: 12V
- puissance de charge max.: 14,2V
- courant max.: 40A
- procédure de régulation: MLI (ou PWM en anglais)
Charge électrique (2 lampes)
- tension: 12VCC
- puissance: resp. 55W
Plages de mesure
- vitesse du vent: 0,3...50m/s
- vitesse de rotation: 0...3000min^-1^
- tension: 0...20VCC
- intensité: 0...35A
Régulateur de charge
- tension nominale: 12V
- puissance de charge max.: 14,2V
- courant max.: 40A
- procédure de régulation: MLI (ou PWM en anglais)
Charge électrique (2 lampes)
- tension: 12VCC
- puissance: resp. 55W
Plages de mesure
- vitesse du vent: 0,3...50m/s
- vitesse de rotation: 0...3000min^-1^
- tension: 0...20VCC
- intensité: 0...35A
Informations logistiques
Dimensions et poids
Lxlxh: 1000x550x590mm
Poids: env. 47kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
PC avec Windows
Liste de livraison
1 appareil de commande
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1000x550x590mm
Poids: env. 47kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
PC avec Windows
Liste de livraison
1 appareil de commande
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Formations > BTS MS > Systèmes éoliens
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie éolienne
Techniques > Mécanique des fluides > Machines motrices > Turbines éoliennes
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines éoliennes
Techniques > Thermique > Energies Renouvelables > Énergie éolienne
Poids: 47 Kg Delai de livraison estimé : 16 semaines
