Ref: 700020

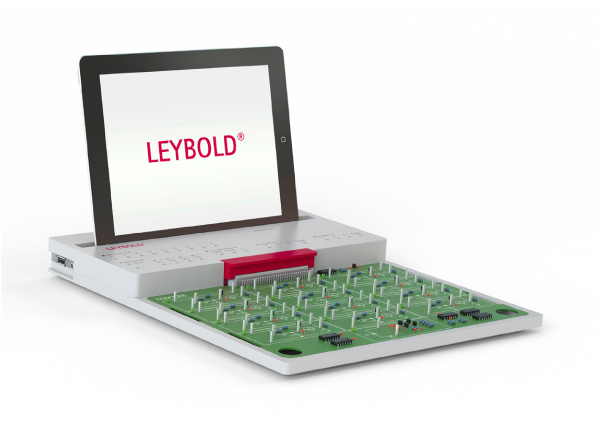

Unité centrale - MASTER UNIT COM3LAB (USB)
Instruments de mesure (2 multimètres + oscillo. + analyseur num.) & générateur de fonctions intégrés
d\fs16\lang1036 Le Master Unit COM3LAB est une interface de mesure multi-fonctionnelle, compacte.

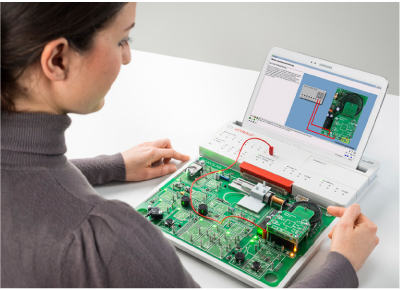

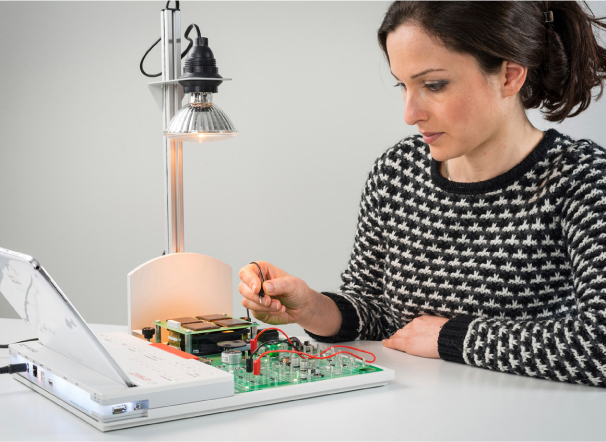

Elle utilisée pour le fonctionnement et l'alimentation électrique des cartes d'expérimentation COM3LAB multimédia et sert en outre de laboratoire de mesure autonome.
Pour l'acquisition des données et la commande des fonctions intégrées, le Master Unit peut être reliée au PC via USB, WLAN ou Ethernet.

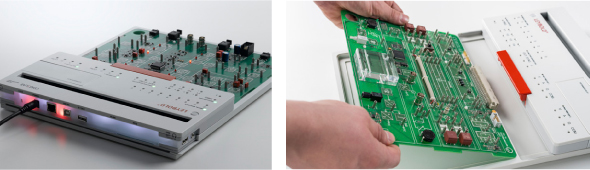

Le Master Unit se monte et se démonte rapidement, elle est en outre facile à mettre en service.
Sa conception claire et structurée facilite son utilisation.
Particularités : Windows 10, Windows 8 / 8.1 32/64 bits, Windows 7, Windows Vista, Windows XP (USB limité),
Instruments de mesure et fonctions intégrés :
Deux multimètres numériques:
Tension : CA / CC / CA + CC 2/20 V
Courant : CA/CC 0,2/2 A Résistance : 2/20/200 kO, 2 MO
Calibration automatique (fonction autorange) pour toutes les plages de mesure
Générateur de fonctions numérique
Types de signaux numérique générés sinusoidal, carrée, triangulaire, CC, 0,5 Hz ... 100 kHz max. ±10 V, max. 250 mA
Oscilloscope numérique à 4 canaux 4 entrées différentielles
Fréquence d'échantillaunage :1 MS échantillon par canal Résolution : 12 bits par canal
Capacité de mémoire :1 K Echantillon par canal
Analyseur numérique : 9 entrées numériques, compatibles TTL
Fréquence d'échantillonnage : 200 Hz à 2 MHz
Déclenchement sur une combinaison quelconque des états des entrées
Capacité de mémoire 2048 mots de 9 bits
Le logiciel COM3LAB contient des cours dans toutes les langues prises en charge et la version actuelle peut être téléchargée depuis www.ld-didactic.de gratuit.
Alternativement, le logiciel COM3LAB peut également être obtenu sur DVD (70000CBT).
Caractéristiques techniques :
Oscilloscope à 4 voies
2 multimètres numériques
Analyseur numérique
Générateur de fonctions
Fréquencemètre
Port USB intégré pour des instruments de mesure externes
Douille de chargement USB pour tablettes
Bandeau lumineux et LED pour l'affichage de l'état
Deux sorties audio séparées
Interfaces : Interface réseau 100 Mbits RJ45 WLAN USB
Verrou de sécurité pour la fixation de la carte d'expérimentation
Protection antivol (port pour verrou Kensington)
Lecteuer de cartes RFID
Support logiciel
Matériel livré :
Câble USB
Câble Ethernet
Bloc d'alimentation CC 15 V 6 A 90 W
Support carte (700 021 - pour les cartes d'expérimentation existantes à utiliser avec le Master Unit 700 020)
En option:
700 022 - 1 jeu de câbles de sécurité (2 mm) ou
689 0600 - 1 jeu de câbles standard (2 mm)
700 021 - 1 support carte (700 021 - pour les cartes d'expérimentation existantes afin de pouvoir les utiliser avec l'Master Unit 700 020)
700 024 - 10 supports carte (700 021 - pour les cartes d'expérimentation existantes afin de pouvoir les utiliser avec l'Master Unit 700 020)
Le logiciel COM3LAB contient des cours dans toutes les langues prises en charge et sa dernière version peut être téléchargée gratuitement sur www.ld-didactic.de .
Le logiciel COM3LAB est aussi disponible en option sur DVD.
Ref: 7001101
Cours COM3LAB : Courant continu I
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7001201
Cours COM3LAB : Courant continu II
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7001301
Cours COM3LAB : Courant alternatif I
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7001401
Cours COM3LAB : Courant alternatif II
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7001501
Cours COM3LAB : Composants électroniques I
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7001601
Cours COM3LAB : Composants électroniques II
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7001701
Cours COM3LAB : Technique numérique I
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7001801
Cours COM3LAB : Technique numérique II
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7002101
Cours COM3LAB : Electronique de puissance I (env. 10 x 45 min.)
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 70022
Cours COM3LAB : Electronique de puissance II avec Logiciel (Cours interactif multimédia)
Dongle à connecter à carte 7002101, Nécessite un PC en 32 Bits
Ref: 7002401
Cours COM3LAB : Technique du courant triphasé
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7002501
Cours COM3LAB : Technique des machines électriques pour Master Unit 70000USB ou 700020
Nécessite une alimentation 12V AC réf. 562791
Ref: 7003501
Cours COM3LAB : Electropneumatique
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 700351
Cours COM3LAB : Carte pneumatique
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7005301
Cours COM3LAB : Photovoltaïque
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7006101
Cours COM3LAB : Technique de automobile I (env. 10 x 45 min.)
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7006201
Cours COM3LAB : Technique des capteurs en automobile
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7006301
Cours COM3LAB : CAN LIN BUS et CAN BUS en Automobile
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7006401
Cours COM3LAB : Automobile-Technique numérique I (env. 4 x 45 min.) / Comprend :
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7006501
Cours COM3LAB : Automobile-Technique numérique II (env. 4 x 45 min.) / Comprend :
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7007301
Cours COM3LAB : Technique communication numérique
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7007401
Cours COM3LAB : Technologie du modem
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7007501
Cours COM3LAB : Lignes de la télécommunication
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7008101
Cours COM3LAB : Amplificateur Opérationnel
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
Ref: 7008201
Cours COM3LAB : Régulation I & Logiciel (Cours interactif multimédia)
Carte électronique à insérer dans unité centrale 70000USB, nécessite un PC en 32 Bits
Ref: 70083
Cours COM3LAB : Régulation II avec Logiciel (Cours interactif multimédia)
Dongle à connecter à carte 70019, nécessite un PC en 32 Bits
Ref: 7008401
Cours COM3LAB : Etude des capteurs
Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
