Ref: EWTGUET795

ET 795 Simulateur d'une turbine à gaz (Réf. 061.79500)

Avec interface PC USB et logiciel inclus

de commande du simulateur permet de modifier, à l'aide de potentiomètres, neuf différents paramètres du processus.#divide1#

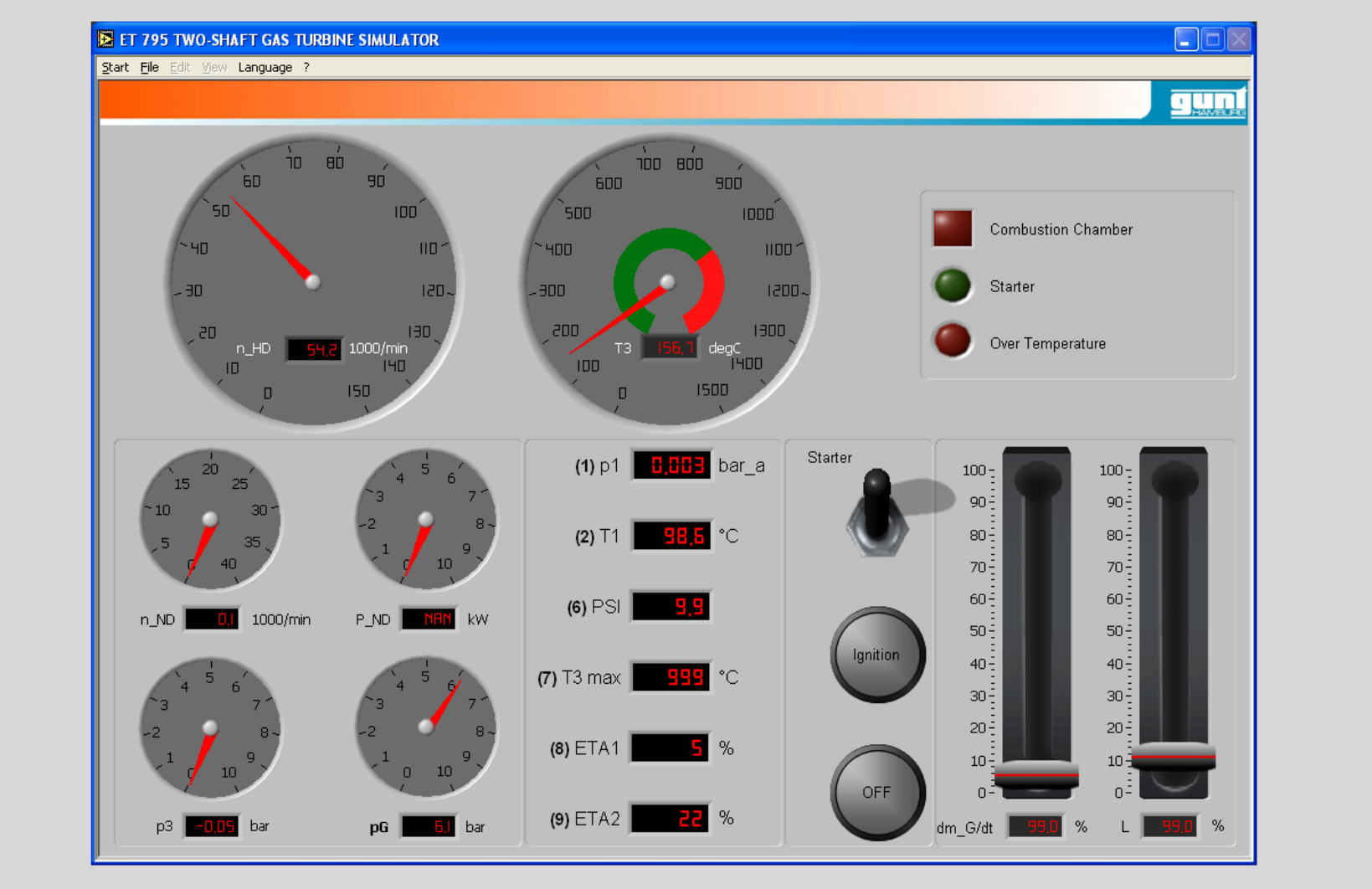

Le logiciel offre à l'utilisateur de nombreuses possibilités de représentation. Le simulateur permet de tester sans danger les limites théoriques de l'installation, pour lesquelles des systèmes réels seraient détruits ou gravement endommagés.

Les valeurs mesurées sont transmises vers un PC afin d’y être évaluées à l’aide d’un logiciel fourni. La transmission des données au PC se fait par une interface USB.

Contenu didactique / Essais

- compréhension fondamentale du processus d'une turbine à gaz
- particularités d'une turbine à double arbre
avec turbine de puissance à rotation libre
- variables d'état thermodynamiques
- comportement au démarrage d'une turbine à gaz
- parcours d'un diagramme caractéristique
- variation du rendement
- variation de la richesse du mélange

Les grandes lignes

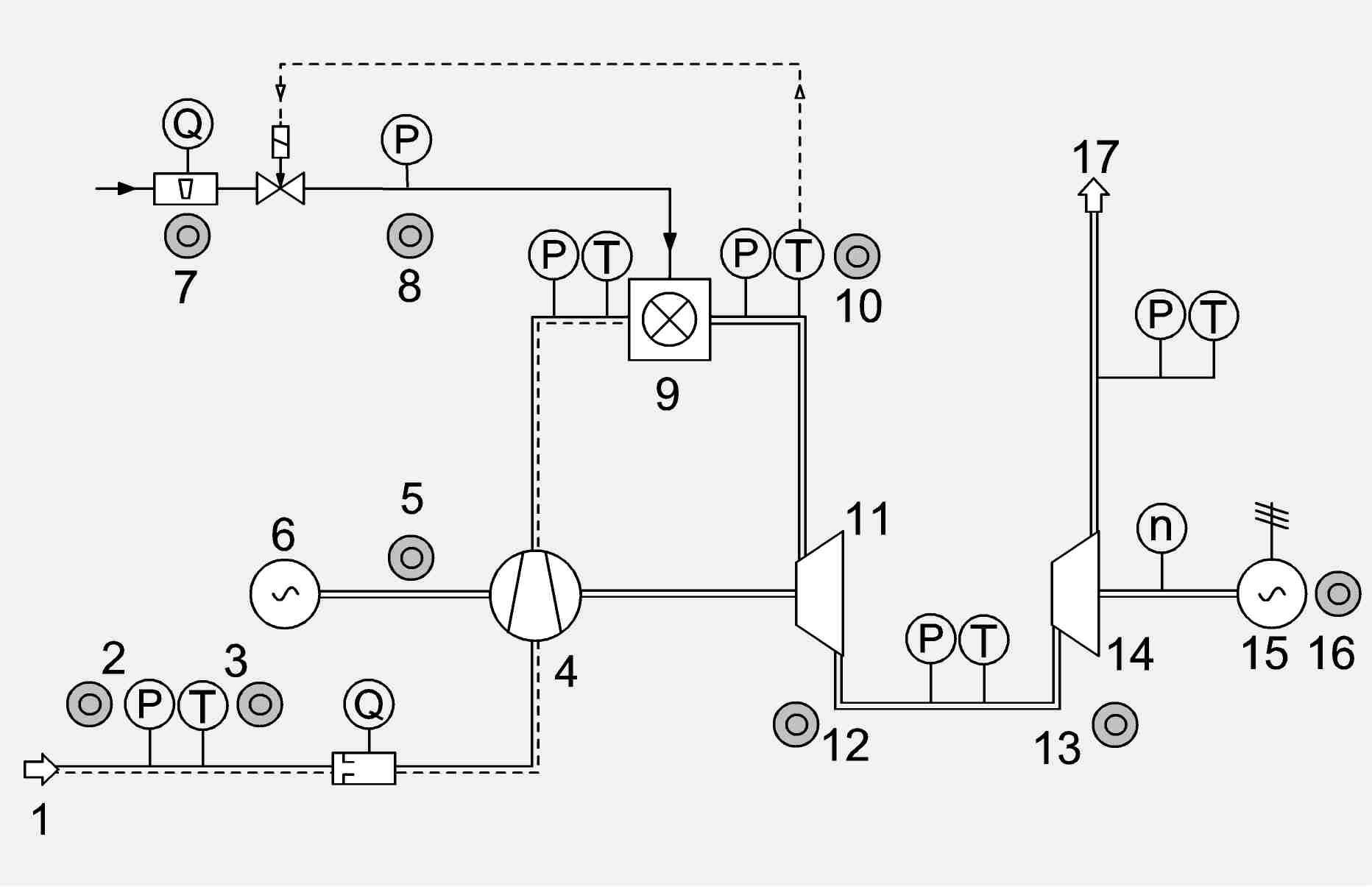

- système clair permettant la simulation d'une installation de turbine
- fonctionnement avec générateur de gaz et turbine de puissance

Caractéristiques techniques

9 potentiomètre pour les ajustages suivants
- pression d'aspiration: 0...2bar abs.
- température d'aspiration: 0...100°C
- rapport de compression max. à vitesse de rotation max.: 0...10
- débit massique de combustible, position de la vanne: 0...100%
- pression d'alimentation du gaz combustible: 0...10bar
- température de chambre de combustion max.: 500...1500°C
- rendement compresseur / turbine: 0...100%
- rendement de la turbine de puissance: 0...100%
- charge du générateur: 0...100%


Entrées et sorties
- 16 entrées analogiques, 1 sortie analogique
- 4 entrées/sorties numériques chaque

Informations logistiques
Dimensions et poids
Lxlxh: 610x360x490mm
Poids: env. 20kg

Necessaire au fonctionnement
PC avec Windows

Liste de livraison
1 appareil d’essai
1 CD avec logiciel GUNT + câble USB
1 notice
