Ref: EWTGUTM110.01
TM 110.01 Jeu complémentaire plan incliné et frottement pour TM110
Mesure et démonstration de l’allongement d’un ressort, influence du frottement sur un plan incliné
Le jeu complémentaire TM 110.01 élargit la gamme des essais du TM 110 avec les sujets allongement élastique dun ressort hélicoïdal, forces au niveau du plan incliné et frottement.

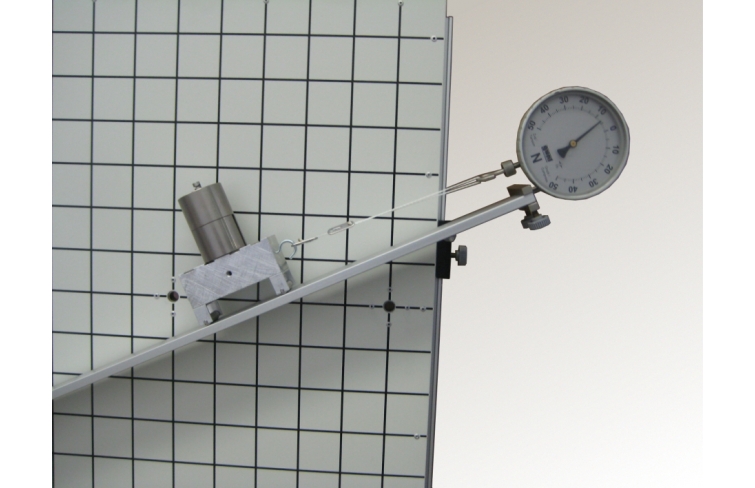

Un rail profilé en aluminium sert de plan incliné.
Un corps de frottement dont les surfaces latérales sont préparées pour différentes conditions de frottement est utilisé pour les essais de frottement.
Toutes les pièces sont protégées et disposées de manière pratique dans un système de rangement.
Les systèmes de rangement sont empilables, permettant un rangement peu encombrant.
Un rail profilé en aluminium sert de plan incliné.
Un corps de frottement dont les surfaces latérales sont préparées pour différentes conditions de frottement est utilisé pour les essais de frottement.
Toutes les pièces sont protégées et disposées de manière pratique dans un système de rangement.
Les systèmes de rangement sont empilables, permettant un rangement peu encombrant.
Contenu didactique / Essais
- allongement élastique dun ressort hélicoïdal (loi de Hooke)

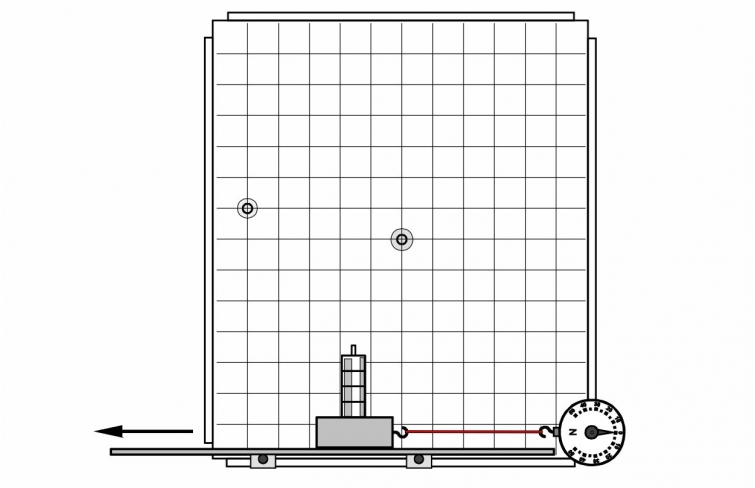

- frottement dynamique en fonction de la force normale des surfaces de contact et de la nature de la surface du corps de frottement
- détermination du coefficient de frottement
- frottement de roulement

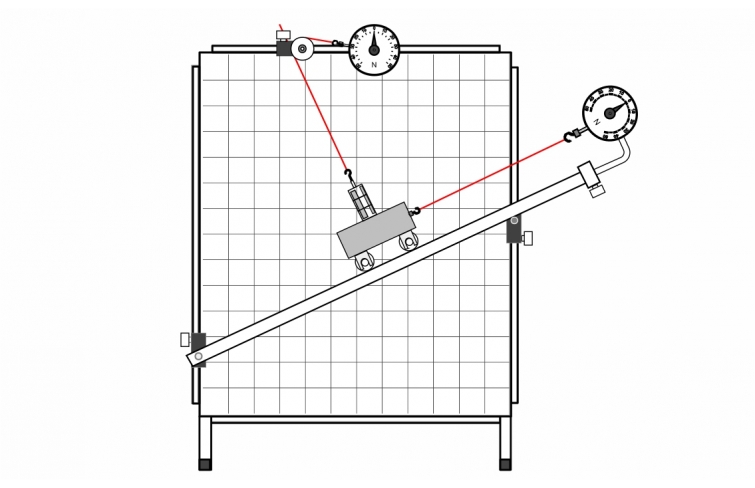

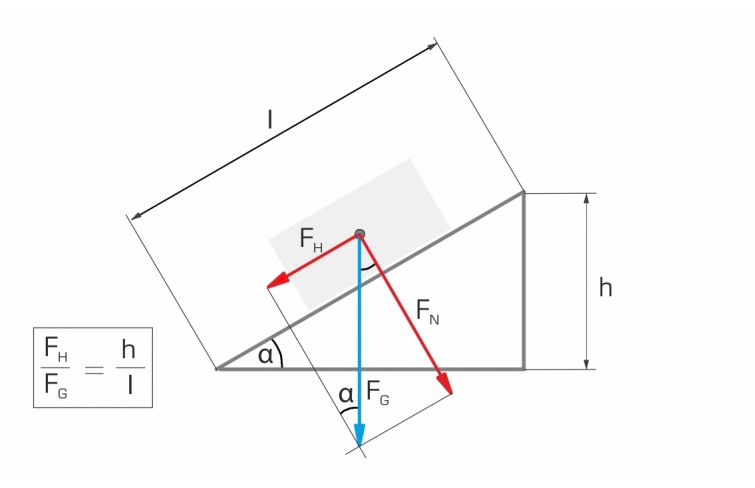

- rapports de force au niveau du plan incliné
Les grandes lignes
- mesure et démonstration de lallongement dun ressort, influence du frottement mécanique sur un plan incliné
- allongement élastique dun ressort hélicoïdal (loi de Hooke)
- frottement dynamique en fonction de la force normale des surfaces de contact et de la nature de la surface du corps de frottement
- détermination du coefficient de frottement
- frottement de roulement
- rapports de force au niveau du plan incliné
Les grandes lignes
- mesure et démonstration de lallongement dun ressort, influence du frottement mécanique sur un plan incliné
Caractéristiques techniques
Ressort hélicoïdal
- constante de ressort: env. 0,95N/cm
- charge max.: 25N
Corps de frottement en aluminium
- LxlxH: 110x40x40mm
- charge morte: 5N
- 2 côtés avec surfaces de grandeurs différentes
- 2 côtés avec diverses surfaces irrégulières
Rail profilé en aluminium anodisé
- LxlxH: 800x50x10mm
Ressort hélicoïdal
- constante de ressort: env. 0,95N/cm
- charge max.: 25N
Corps de frottement en aluminium
- LxlxH: 110x40x40mm
- charge morte: 5N
- 2 côtés avec surfaces de grandeurs différentes
- 2 côtés avec diverses surfaces irrégulières
Rail profilé en aluminium anodisé
- LxlxH: 800x50x10mm
Informations logistiques
Dimensions et poids
Lxlxh: 160x103x75mm (système de rangement)
Poids: env. 5kg
Liste de livraison
1 jeu complémentaire
1 système de rangement
1 documentation didactique
Lxlxh: 160x103x75mm (système de rangement)
Poids: env. 5kg
Liste de livraison
1 jeu complémentaire
1 système de rangement
1 documentation didactique
Poids: 5 Kg Delai de livraison estimé : 5 semaines
