La station détalonnage permet détudier les caractéristiques de transfert des composants électriques et pneumatiques de la boucle de régulation. Des signaux électriques et pneumatiques peuvent être générés pour commander les différents composants de la boucle de régulation. La technique de mesure précise permet de mesurer les signaux de sortie des composants de la boucle de régulation. Lalimentation en énergie auxiliaire nécessaire pour de nombreux composants de la boucle de régulation est également garantie.

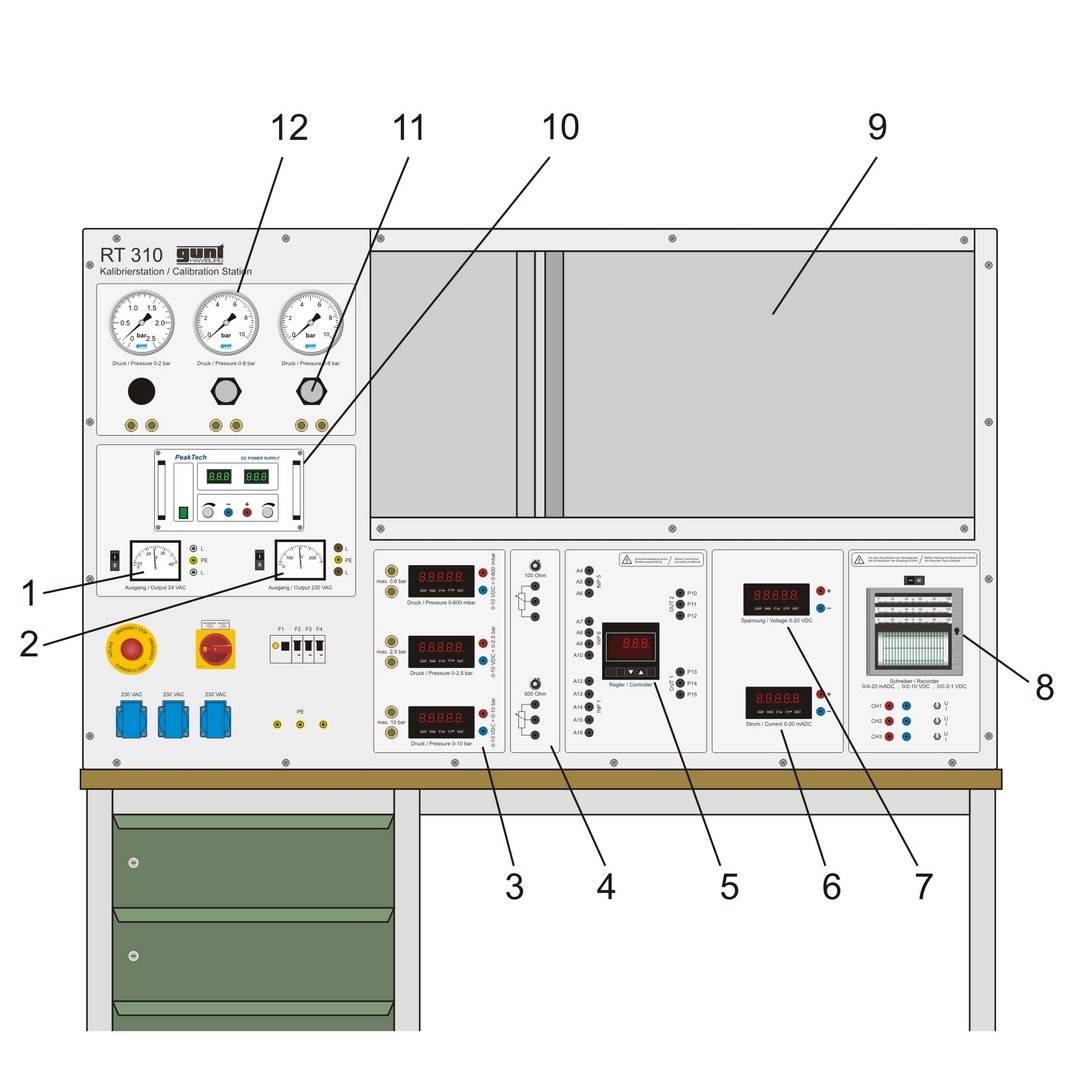

Trois régulateurs de pression avec manomètres sont disponibles pour générer des signaux pneumatiques. Ils peuvent également être utilisés pour alimenter les composants en énergie auxiliaire. Un bloc dalimentation avec tension et courant ajustables sert de source de tension continue. Deux sources de tension alternative commutables fournissent lénergie auxiliaire. Deux potentiomètres permettent, par ex., de simuler des transmetteurs à résistance variable de vannes motorisées électriques.
Trois manomètres de pression numériques, un voltmètre, un ampèremètre et un enregistreur à tracé continu trois voies sont disponibles pour mesurer les signaux de sortie des composants de la boucle de régulation.

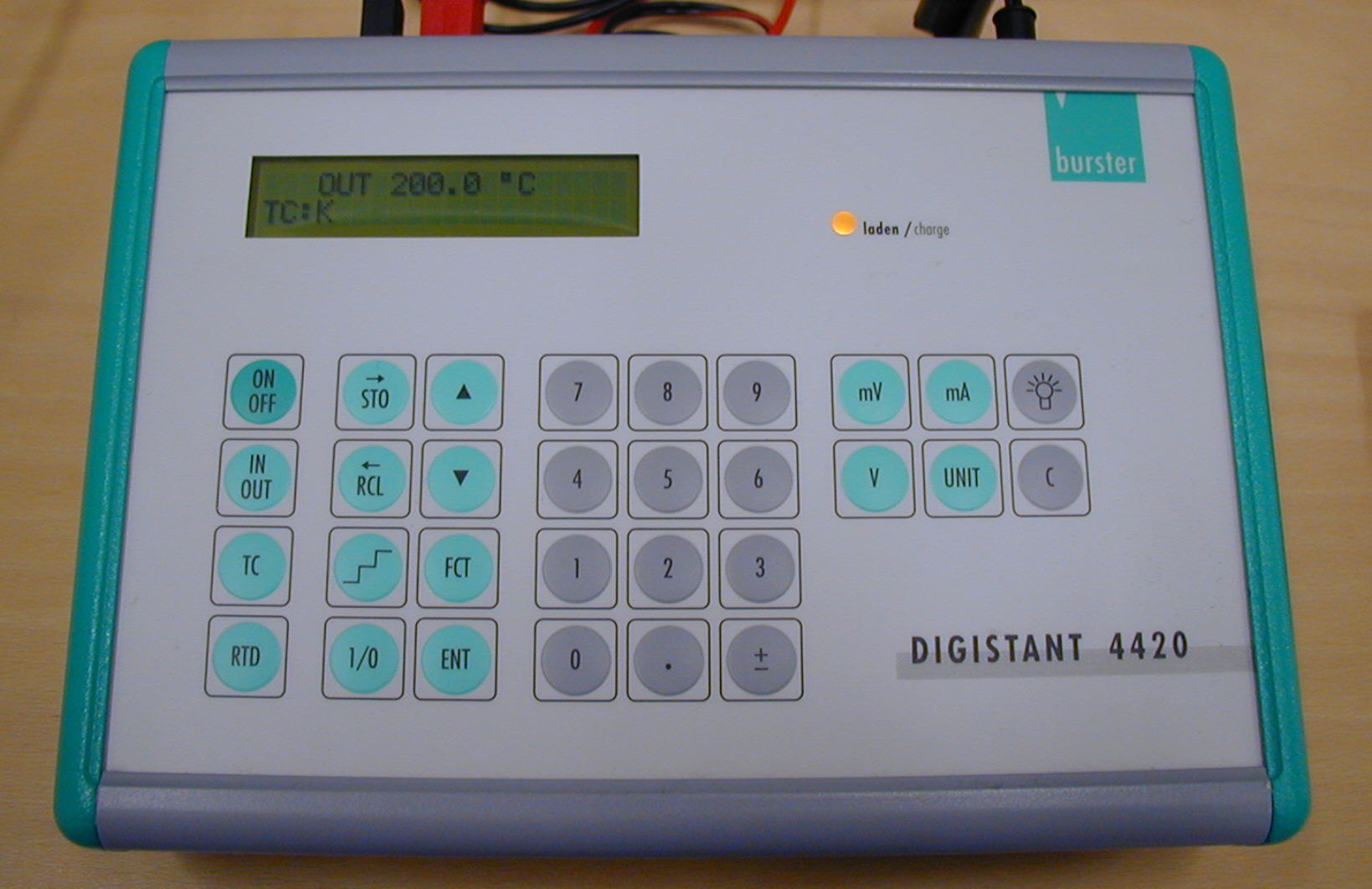

Un régulateur industriel peut être utilisé pour générer des signaux sous forme de fonctions ainsi que pour mesurer les signaux. Il dispose de trois canaux dentrée et de deux canaux de sortie pouvant être configurés librement. Un appareil d'étalonnage universel séparé et de qualité supérieure consolide le réalisme élevé. Cet appareil permet, par ex., de simuler des signaux de sortie de thermocouples et de mesurer simultanément le signal de sortie correspondant du transducteur raccordé.

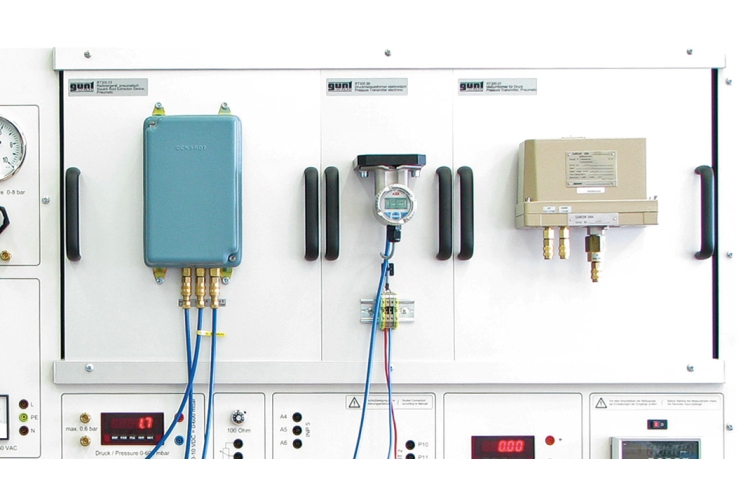

Les divers composants de la boucle de régulation, tels que les transducteurs de mesure, les vannes de régulation et les régulateurs, sont disponibles comme accessoires. Ils sont insérés dans le bâti de la station détalonnage et raccordés à laide des flexibles et câbles fournis.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Génie des Procédés > Principes de base du génie des procédés > Systèmes industriels de régulation
Techniques > Génie des Procédés > Principes de base du génie des procédés > Systèmes d'étalonnage modulaires

Poids: 220 Kg
