Ref: EWTGUMT183
MT 183 Montage & maintenance pompe à diaphragme (Réf. 051.18300)
Comprendre le montage, le fonctionnement, planifier, effectuer montage, démontage, maintenance

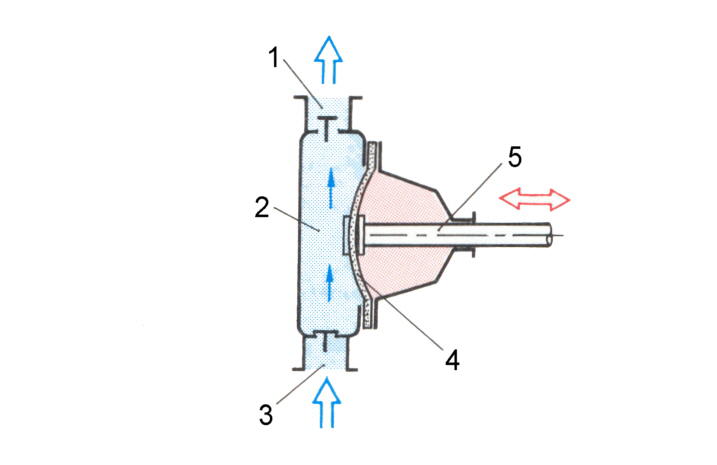

Les pompes à diaphragme font partie des pompes volumétriques et fonctionnent par oscillation, à aspiration normale.
Comme les pompes à diaphragme fonctionnent absolument sans fuites, elles conviennent particulièrement, moyennant l'utilisation des matériaux de pompe appropriés, pour le transport de fluides agressifs tels que les acides et les bases, mais également pour les fluides radioactifs, inflammables, malodorants et toxiques.
Un avantage supplémentaire est qu'elles peuvent fonctionner à sec.
Les pompes à diaphragme sont souvent utilisées pour le dosage volumétrique (pompes de dosage).
En raison des matériaux de pompe utilisés, la pompe à diaphragme montrée ici convient particulièrement au génie chimique.
Elle est équipée d'un dispositif d'ajustage de course et est utilisée comme pompe de dosage.
Le jeu de pièces MT 183 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Ce jeu de pièces convient parfaitement à un travail de projet étendu, orienté sur la méthode.
Il soutient et favorise le travail autonome de l'élève et se prête à un enseignement en petit groupe.
Le MT 183 permet de monter et dentretenir une pompe à diaphragme typique.
L'élève apprend à connaître tous les composants de la pompe et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée dans une caisse à outils.

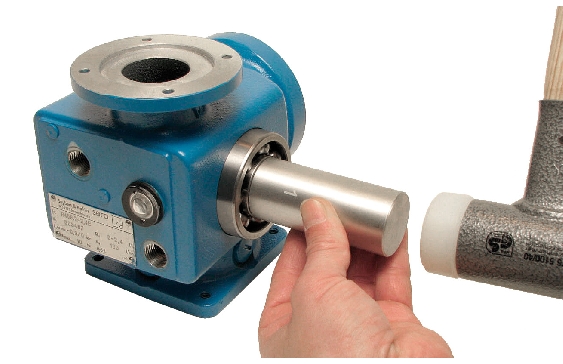

Le montage et le démontage systématique d'une pompe peuvent être pratiqués.
La documentation décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement ainsi que sur la structure de la pompe.
Comme les pompes à diaphragme fonctionnent absolument sans fuites, elles conviennent particulièrement, moyennant l'utilisation des matériaux de pompe appropriés, pour le transport de fluides agressifs tels que les acides et les bases, mais également pour les fluides radioactifs, inflammables, malodorants et toxiques.
Un avantage supplémentaire est qu'elles peuvent fonctionner à sec.
Les pompes à diaphragme sont souvent utilisées pour le dosage volumétrique (pompes de dosage).
En raison des matériaux de pompe utilisés, la pompe à diaphragme montrée ici convient particulièrement au génie chimique.
Elle est équipée d'un dispositif d'ajustage de course et est utilisée comme pompe de dosage.
Le jeu de pièces MT 183 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Ce jeu de pièces convient parfaitement à un travail de projet étendu, orienté sur la méthode.
Il soutient et favorise le travail autonome de l'élève et se prête à un enseignement en petit groupe.
Le MT 183 permet de monter et dentretenir une pompe à diaphragme typique.
L'élève apprend à connaître tous les composants de la pompe et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée dans une caisse à outils.
Le montage et le démontage systématique d'une pompe peuvent être pratiqués.
La documentation décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement ainsi que sur la structure de la pompe.
Contenu didactique / Essais
- structure et fonctionnement d'une pompe à diaphragme et de ses composants
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joints d'étanchéité ou paliers)
- recherche de défauts, analyse de défauts
- planification et évaluation de travaux dentretien et de réparation

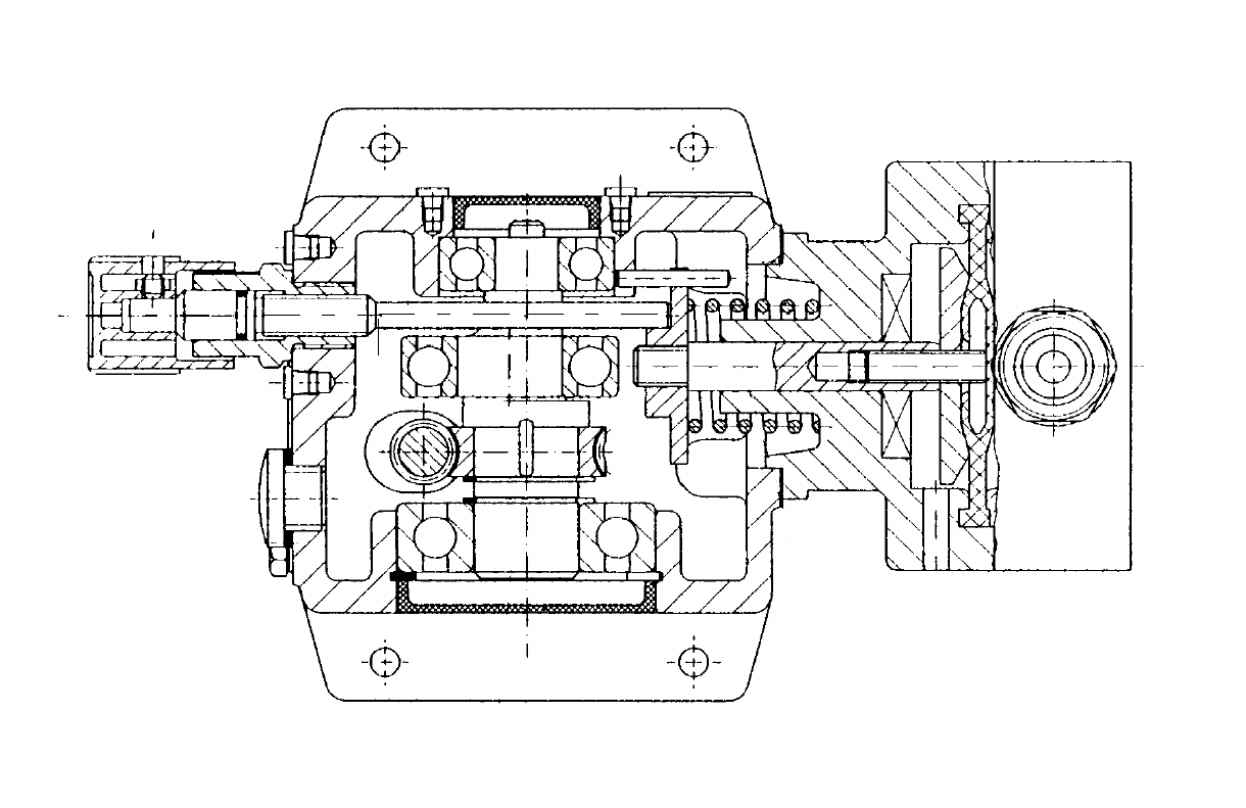

- lecture et compréhension des dessins techniques et leur mode d'emploi
Les grandes lignes
- travaux de montage et de maintenance conformes à la pratique: exemple d'une pompe à diaphragme
- documentation didactique étendu et de structure moderne
- structure et fonctionnement d'une pompe à diaphragme et de ses composants
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joints d'étanchéité ou paliers)
- recherche de défauts, analyse de défauts
- planification et évaluation de travaux dentretien et de réparation
- lecture et compréhension des dessins techniques et leur mode d'emploi
Les grandes lignes
- travaux de montage et de maintenance conformes à la pratique: exemple d'une pompe à diaphragme
- documentation didactique étendu et de structure moderne
Caractéristiques techniques
Pompe à diaphragme
- débit de refoulement: de 0...2,4L/h
- hauteur de refoulement max.: 100m
- fréquence de courses nominale à 50Hz: 156min^-1^
- puissance absorbée: max. 90W
- raccord d'aspiration: DN5
- raccord de refoulement: DN5
- matériaux de la pompe
corps de pompe: PP
soupapes à double bille: PP-matière plastique renforcée de fibres de verre
billes de soupape: verre
joints de soupape: FPM
diaphragme d'entraînement: doublé PTFE
Pompe à diaphragme
- débit de refoulement: de 0...2,4L/h
- hauteur de refoulement max.: 100m
- fréquence de courses nominale à 50Hz: 156min^-1^
- puissance absorbée: max. 90W
- raccord d'aspiration: DN5
- raccord de refoulement: DN5
- matériaux de la pompe
corps de pompe: PP
soupapes à double bille: PP-matière plastique renforcée de fibres de verre
billes de soupape: verre
joints de soupape: FPM
diaphragme d'entraînement: doublé PTFE
Informations logistiques
Dimensions et poids
Lxlxh: 690x360x312mm (caisse à outils)
Poids: env. 15kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de petites pièces
1 jeu de joints
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures dentretien et de réparation, des propositions dexercices; manuel du fabricant
Lxlxh: 690x360x312mm (caisse à outils)
Poids: env. 15kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de petites pièces
1 jeu de joints
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures dentretien et de réparation, des propositions dexercices; manuel du fabricant
Techniques > Maintenance - Productique > Maintenance > Composants d'installation: vannes, pompes, conduites
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Montage & maintenance: pompes
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Formations > BTS MS > Systèmes de production
Poids: 15 Kg Delai de livraison estimé : 6 semaines
